حتما در سیستم برق ساختمان برای شما هم این سوال پیش آمده که سیم ارت را به کجا وصل کنیم؟ سیم ارت را باید به سیستم ارت استاندارد ساختمان وصل کرد؛ یعنی از پریز ارتدار به شینه ارت تابلو برق و از آنجا به الکترود زمین مثل چاه ارت یا میله ارت.
برای وسایل خانگی مثل لباسشویی، یخچال، ظرفشویی و کولر هم باید دوشاخه را به پریز ارتدار واقعی وصل کرد، نه به سیم آب، گاز یا اتصالات موقت.
در ادامه مطلب، به طور کامل به بررسی این مبحث پرداختیم و به دغدغه تمام کاربران پاسخ دادیم.
سیم ارت یا Protective Earth (PE) یک مسیر ایمنی برای تخلیه جریان خطاست. اگر بدنه فلزی یک وسیله برقی بهعلت خرابی عایق برقدار شود، ارت باعث میشود این جریان بهجای عبور از بدن انسان، به زمین برود و در عین حال کلید مینیاتوری یا محافظ جان بتواند مدار را قطع کند.
در منابع انگلیسی، این مفهوم معمولاً در کنار grounding و bonding توضیح داده میشود.

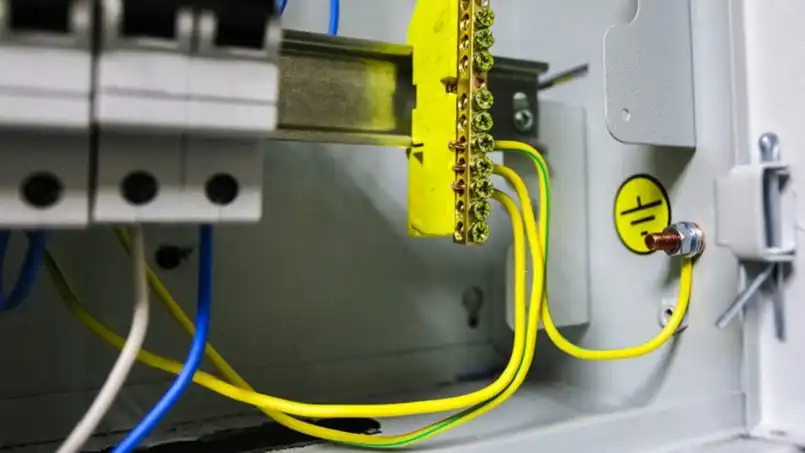

وقتی صحبت از اتصال سیم ارت میشود، پاسخ بسته به اینکه در کجای مسیر الکتریکی ساختمان قرار دارید متفاوت است. سیستم ارتینگ یک زنجیره متصل بههم است که جریان خطا را از دستگاه شما گرفته و به درون خاک مرطوب زمین تخلیه میکند. در ادامه نقاط دقیق اتصال سیم ارت را بررسی میکنیم:
اتصال نهایی باید به الکترود زمین باشد:
محتوای پیشنهادی: سیستم اتصال به زمین چیست؟

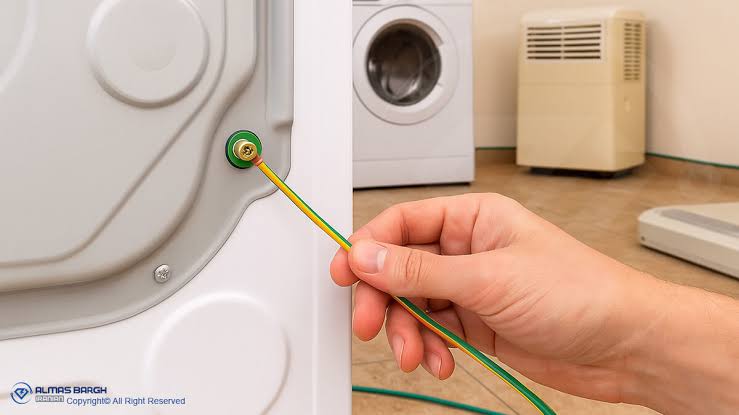

ماشین لباسشویی به دلیل کار همزمان با آب و برق، یکی از خطرناکترین وسایل خانه در صورت بروز نشتی برق است. برای وصل کردن سیم ارت آن به ترتیب زیر عمل کنید:
موتور (کمپرسور) یخچال به طور مداوم روشن و خاموش میشود و بدنه بزرگ و فلزی آن پتانسیل بالایی برای تجمع الکتریسیته ساکن یا نشتی برق دارد. برای اتصال سیم ارت یخچال:
نصب سیستم ارت ساختمان فرآیندی تخصصی است که باید همزمان با سیمکشی اولیه یا بازسازی ساختمان انجام شود. فرایند طبق استانداردهای مهندسی برق (از جمله مبحث ۱۳ مقررات ملی ساختمان) شامل ۵ مرحله اصلی زیر است:
این اتصالها برای همپتانسیل کردن قطعات فلزی انجام میشود و خطر برقگرفتگی را کم میکند.
اصول و نحوه اتصال سیم ارت به زمین دارای نکاتی است که برای حفظ جان و سلامت لوازم برقی لازم است که رعایت شوند.
در منابع انگلیسی مثل NFPA هم تأکید میشود که ارت و bonding بهتنهایی کافی نیستند؛ RCD / RCCB / GFCI لایه مهم دیگری از حفاظت است.
ظاهر پریز ارتدار کافی نیست. ممکن است پریز ظاهراً ارت داشته باشد ولی به هیچ الکترود زمینی وصل نباشد.
اتصال سیم ارت به زمین (خاک) آخرین و مهمترین مرحله از سیستم ارتینگ است که به سه روش اصلی و استاندارد انجام میشود تا جریان خطا بتواند بدون مانع وارد زمین شود:
این روش متداولترین راه برای ساختمانهای مسکونی و اداری است:

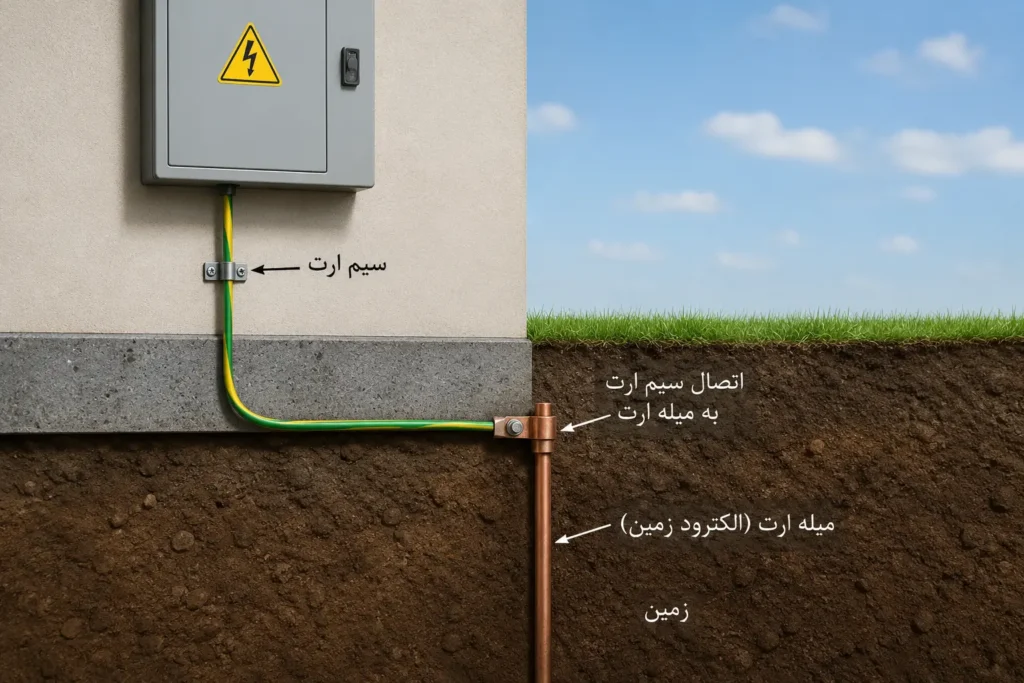

در مناطقی که امکان حفر چاه عمیق وجود ندارد (مانند زمینهای سنگی یا با عمق کم خاک)، از میلههای ارت استفاده میشود:
یک روش مدرن و بسیار کارآمد که در زمان ساخت بنا اجرا میشود:
نکته کلیدی: در تمامی این روشها، هدف اصلی رسیدن به کمترین میزان مقاومت الکتریکی (ترجیحاً زیر ۲ اهم) است تا جریان برق در صورت بروز خطا، زمین را به بدن انسان ترجیح داده و سریعاً تخلیه شود.
نحوه اتصال سیم ارت به زمین، کلیدیترین حلقه در زنجیره ایمنی برق ساختمان است؛ چرا که حتی با وجود داشتن چاه ارت استاندارد، اگر اتصال تجهیزات به شینه ارت یا پریزها به درستی برقرار نشود، سیستم عملاً بیفایده خواهد بود. ایمنترین روش، اتصال زنجیرهوار بدنه فلزی لوازم (مانند یخچال و لباسشویی) از طریق دوشاخه به پریزهای ارتدار استاندارد، انتقال آن به شینه ارت جعبه فیوز و در نهایت هدایت جریان خطا به الکترود زمین (چاه ارت) است. به یاد داشته باشید که در فرآیند اتصال، هرگز نباید سیم ارت را با نول ادغام کرد یا آن را به لولههای خطرناکی مانند لوله گاز متصل نمود؛ اتصال صحیح و اصولی سیم ارت، تنها راه تضمین تخلیه امن جریانهای ناخواسته به اعماق زمین است.
در این بخش به سوالات متداول کاربران در رابطه با سیم کشی ارت ساختمان پاسخ دادیم.
بله، ولی خطر برقگرفتگی و نشتی بدنه بیشتر میشود. بهتر است ارت و محافظ جان هر دو وجود داشته باشند.
با تستر پریز یا بررسی توسط برقکار. صرف وجود سوراخ ارت کافی نیست.
بسته به استاندارد و نوع سیستم، هرچه کمتر بهتر؛ در پروژههای مسکونی معمولاً مقاومت پایین و پایدار هدف است.
خیر، خوب است اما بهتنهایی جای ارت را نمیگیرد.
بله؛ ارت مربوط به کل سیستم ساختمان است و برای همه واحدها اهمیت دارد.
بهتر است دورهای و مخصوصاً بعد از تغییرات ساختمان یا خشکسالی شدید تست شود.
