در راهاندازی هر شبکه کامپیوتری، دو دسته تجهیزات اصلی وجود دارد: تجهیزات اکتیو و تجهیزات پسیو. تجهیزات اکتیو مانند سوئیچ، روتر، مودم و اکسسپوینت وظیفه پردازش، مدیریت و انتقال هوشمند دادهها را بر عهده دارند. در مقابل، تجهیزات پسیو شبکه زیرساخت فیزیکی لازم برای انتقال اطلاعات را فراهم میکنند.
به زبان ساده، اگر تجهیزات اکتیو را مغز شبکه بدانیم، تجهیزات شبکه پسیو مانند اسکلت و مسیرهای ارتباطی شبکه عمل میکنند. این تجهیزات معمولاً به برق مستقیم نیاز ندارند و وظیفه اصلی آنها اتصال، انتقال، نظمدهی و محافظت از کابلها و ارتباطات شبکه است.
در این مقاله بررسی میکنیم که تجهیزات پسیو شبکه چیست، چه کاربردی دارد و مهمترین موارد موجود در لیست تجهیزات پسیو شبکه کداماند.
تجهیزات پسیو شبکه به مجموعه تجهیزاتی گفته میشود که بدون نیاز به برق یا پردازش فعال داده، در ایجاد زیرساخت فیزیکی شبکه مورد استفاده قرار میگیرند. این تجهیزات نقش مهمی در انتقال پایدار داده، نظمدهی کابلها، کاهش نویز، افزایش طول عمر شبکه و سهولت عیبیابی دارند.
برای مثال، کابل شبکه، رک، پچ پنل، کیستون، داکت، ترانکینگ و پچ کورد همگی جزو تجهیزات پسیو محسوب میشوند. این تجهیزات برخلاف سوئیچ یا روتر، دادهها را تحلیل یا مسیریابی نمیکنند؛ بلکه مسیر فیزیکی انتقال اطلاعات را فراهم میسازند.
کیفیت تجهیزات شبکه پسیو تأثیر مستقیمی بر عملکرد کل شبکه دارد. حتی اگر از بهترین سوئیچها و سرورها استفاده شود، اما کابلکشی یا تجهیزات پسیو استاندارد نباشد، شبکه با مشکلاتی مانند افت سرعت، قطعی، نویز، تأخیر و کاهش امنیت مواجه خواهد شد.
بسیاری از افراد هنگام راهاندازی شبکه بیشتر به تجهیزات اکتیو توجه میکنند، در حالی که بخش پسیو شبکه پایه و اساس عملکرد صحیح آن است. اگر زیرساخت پسیو بهدرستی طراحی و اجرا نشود، ارتقای تجهیزات اکتیو نیز نتیجه مطلوبی نخواهد داشت.
اهمیت تجهیزات پسیو شبکه را میتوان در موارد زیر خلاصه کرد:
به همین دلیل، انتخاب درست از میان انواع تجهیزات پسیو اهمیت زیادی در طراحی شبکههای اداری، سازمانی، خانگی، صنعتی و دیتاسنتری دارد.
در ادامه، مهمترین موارد موجود در لیست تجهیزات پسیو شبکه را معرفی میکنیم.
کابل شبکه یکی از اصلیترین و مهمترین تجهیزات پسیو شبکه است. وظیفه کابل شبکه، انتقال داده بین تجهیزات مختلف مانند کامپیوتر، سوئیچ، روتر، سرور، دوربین مداربسته و سایر دستگاههای متصل به شبکه است.
کابلهای شبکه معمولاً در دستهبندیهای مختلفی مانند Cat5e، Cat6، Cat6a، Cat7 و Cat8 تولید میشوند. هرچه رده کابل بالاتر باشد، معمولاً سرعت انتقال داده و مقاومت آن در برابر نویز بیشتر است.
انتخاب کابل مناسب باید بر اساس نوع پروژه، فاصله کابلکشی، میزان نویز محیط و سرعت مورد نیاز شبکه انجام شود.

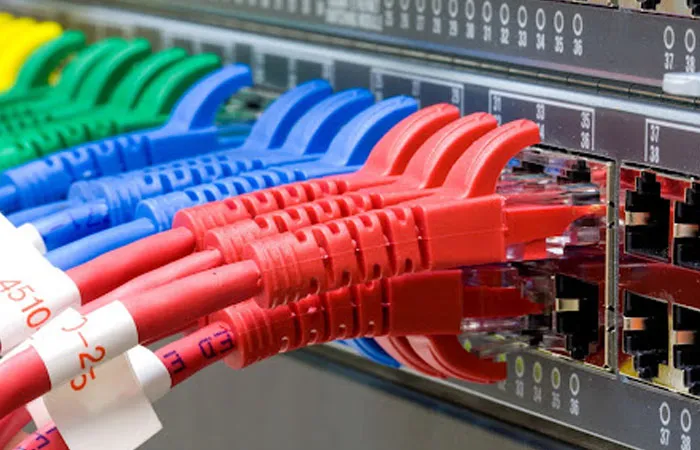

پچ کورد نوعی کابل آماده شبکه است که در دو سر آن سوکت RJ45 نصب شده است. از پچ کورد برای اتصال تجهیزات مختلف شبکه به یکدیگر استفاده میشود؛ برای مثال اتصال کامپیوتر به پریز شبکه، سوئیچ به پچ پنل یا روتر به سوئیچ.
پچ کوردها در متراژهای مختلف تولید میشوند و مانند کابل شبکه دارای دستهبندیهایی مانند Cat6 و Cat6a هستند. استفاده از پچ کورد استاندارد باعث کاهش خطا، افزایش سرعت و نظم بهتر در رک شبکه میشود.
پچ پنل یکی از مهمترین تجهیزات داخل رک است که برای مدیریت و سازماندهی کابلهای شبکه استفاده میشود. کابلهایی که از نقاط مختلف ساختمان وارد اتاق سرور یا رک میشوند، ابتدا به پشت پچ پنل متصل میگردند. سپس با استفاده از پچ کورد، ارتباط بین پچ پنل و سوئیچ برقرار میشود.
مزیت استفاده از پچ پنل این است که عیبیابی، تغییرات و توسعه شبکه بسیار آسانتر انجام میشود. بدون پچ پنل، کابلها مستقیماً به سوئیچ متصل میشوند و این موضوع باعث شلوغی، بینظمی و افزایش احتمال قطعی خواهد شد.
کیستون شبکه قطعهای کوچک اما بسیار کاربردی است که در انتهای کابل شبکه نصب میشود و امکان اتصال پچ کورد یا کابل شبکه را فراهم میکند. کیستونها معمولاً در پریز شبکه، پچ پنل، باکسهای روکار و فیسپلیتها استفاده میشوند.
کیستونها نیز مانند کابلها در دستهبندیهای مختلفی مانند Cat5e، Cat6 و Cat6a وجود دارند. برای عملکرد بهتر شبکه، بهتر است رده کیستون با رده کابل و پچ کورد یکسان باشد.

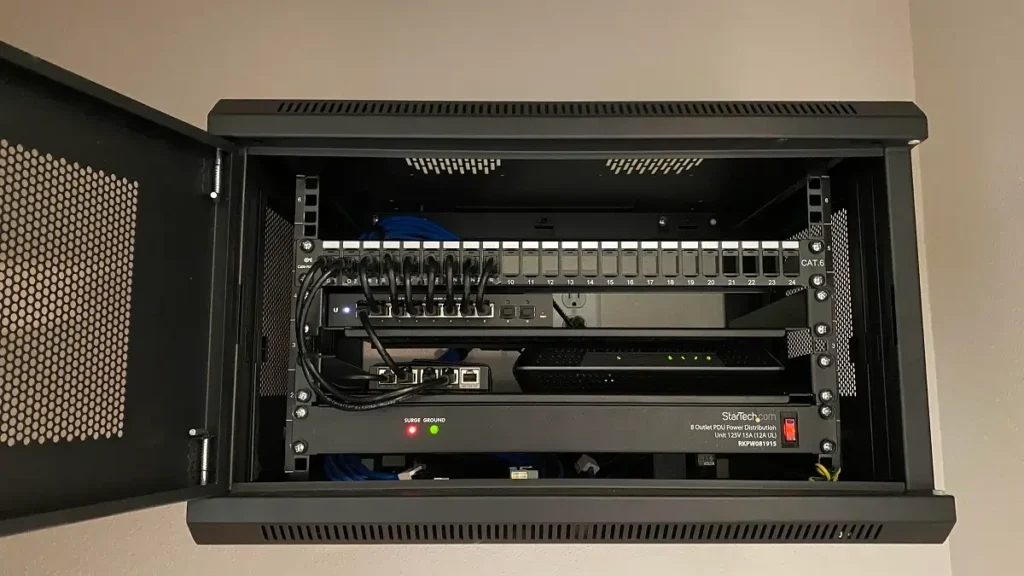

رک شبکه محفظهای فلزی است که برای نگهداری، محافظت و نظمدهی به تجهیزات شبکه استفاده میشود. رکها در اندازهها و مدلهای مختلفی تولید میشوند و میتوانند دیواری یا ایستاده باشند.
درون رک تجهیزاتی مانند سوئیچ، روتر، پچ پنل، سرور، UPS، کابلها و سایر متعلقات شبکه قرار میگیرند. رک علاوه بر نظمدهی، باعث افزایش امنیت فیزیکی تجهیزات و بهبود تهویه نیز میشود.
انتخاب رک مناسب به تعداد تجهیزات، فضای نصب، نیاز به تهویه، امنیت و امکان توسعه آینده بستگی دارد.
داکت و ترانکینگ برای عبور، نظمدهی و محافظت از کابلهای شبکه و برق استفاده میشوند. این تجهیزات باعث میشوند کابلها در مسیرهای مشخص و ایمن قرار بگیرند و از آسیبهای فیزیکی، کشیدگی یا گرهخوردگی محافظت شوند.
داکت معمولاً برای مسیرهای سادهتر و کمحجمتر استفاده میشود، در حالی که ترانکینگ برای پروژههای بزرگتر و محیطهای اداری مناسبتر است. ترانکینگها معمولاً قابلیت نصب پریز برق، پریز شبکه و ماژولهای مختلف را دارند.
پریز شبکه نقطه دسترسی کاربر به شبکه است. این پریز معمولاً روی دیوار، کف یا ترانکینگ نصب میشود و از طریق کیستون به کابل شبکه متصل میگردد.
فیس پلیت نیز قاب یا صفحهای است که کیستون روی آن نصب میشود. استفاده از پریز شبکه و فیس پلیت مناسب باعث زیبایی، نظم و دسترسی آسان کاربران به شبکه میشود.
کانکتور RJ45 یا سوکت شبکه قطعهای است که در انتهای کابل شبکه نصب میشود و امکان اتصال کابل به تجهیزات مختلف را فراهم میکند. این کانکتورها در کابلهای پچ کورد یا کابلهای دستساز مورد استفاده قرار میگیرند.

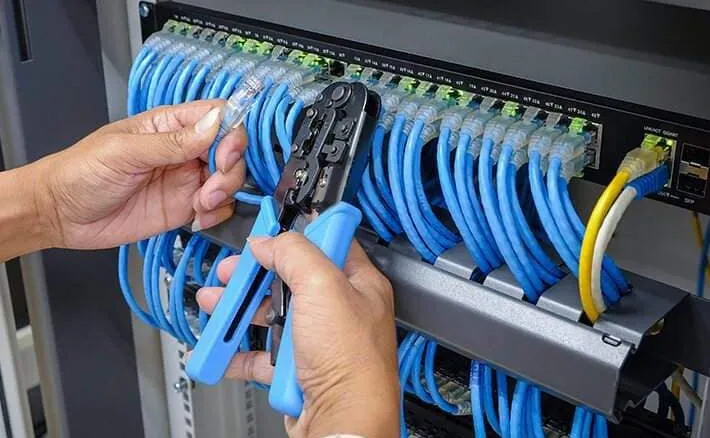

نصب صحیح سوکت RJ45 اهمیت زیادی دارد؛ زیرا کوچکترین خطا در پانچ یا ترتیب رنگ سیمها میتواند باعث قطعی یا کاهش سرعت شبکه شود.

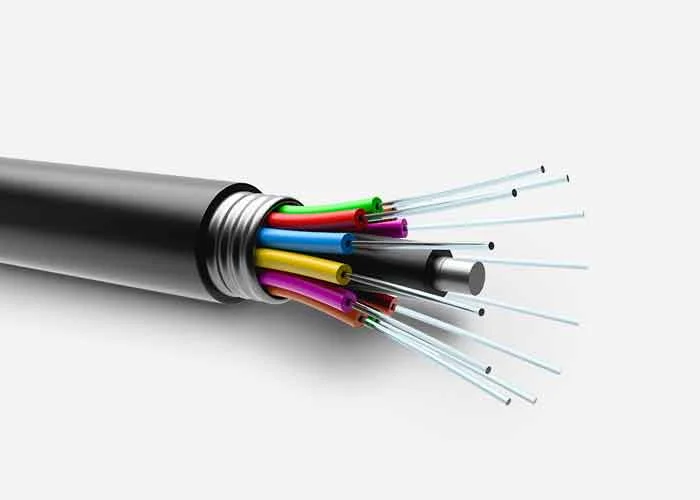

در پروژههایی که نیاز به سرعت بسیار بالا، پهنای باند زیاد یا انتقال داده در مسافت طولانی وجود دارد، از کابل فیبر نوری استفاده میشود. کابل فیبر نوری نیز جزو تجهیزات پسیو شبکه محسوب میشود، زیرا مسیر فیزیکی انتقال داده را فراهم میکند.
فیبر نوری نسبت به کابل مسی مقاومت بیشتری در برابر نویز الکترومغناطیسی دارد و برای ارتباط بین ساختمانها، دیتاسنترها و شبکههای پرسرعت گزینهای بسیار مناسب است.
محتوای پیشنهادی: نردبان کابل چیست؟
پچ پنل فیبر نوری برای مدیریت و سازماندهی کابلهای فیبر نوری در رک استفاده میشود. این تجهیز امکان اتصال، تفکیک و مدیریت تارهای فیبر نوری را فراهم میکند و نقش مهمی در نظم و نگهداری شبکههای فیبر دارد.
در شبکههای فیبر نوری، آداپتور و پیگتیل از تجهیزات پسیو مهم محسوب میشوند. پیگتیل برای اتصال تار فیبر به تجهیزات یا پچ پنل استفاده میشود و آداپتور وظیفه اتصال کانکتورهای فیبر نوری به یکدیگر را بر عهده دارد.

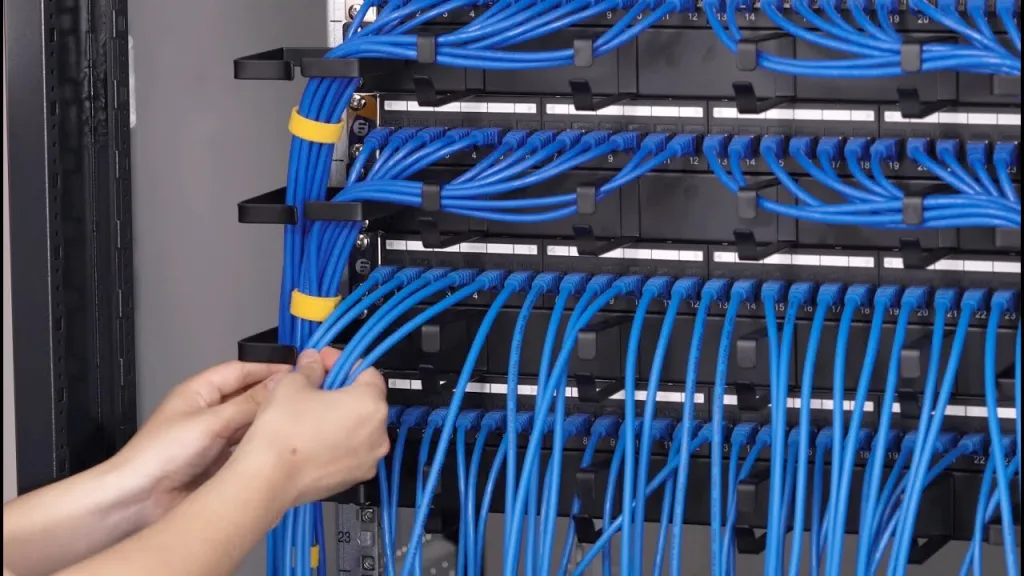

مدیریت کابل یا Cable Management برای نظمدهی کابلها درون رک استفاده میشود. این تجهیز باعث میشود کابلها بهصورت مرتب در رک قرار بگیرند و دسترسی به تجهیزات آسانتر شود.
استفاده از مدیریت کابل علاوه بر زیبایی، در تهویه بهتر رک و کاهش فشار روی کابلها نیز تأثیرگذار است.
بست کابل، لیبل کابل، نوار چسب مخصوص، پایه نگهدارنده و سایر متعلقات کابلکشی نیز در دسته تجهیزات پسیو قرار میگیرند. این موارد شاید ساده به نظر برسند، اما در اجرای یک شبکه استاندارد نقش مهمی دارند.
بهطور کلی، انواع تجهیزات پسیو را میتوان در چند گروه اصلی دستهبندی کرد:
این گروه شامل تجهیزاتی است که وظیفه انتقال داده را بر عهده دارند.
نمونهها:
این تجهیزات برای اتصال کابلها و تجهیزات شبکه به یکدیگر استفاده میشوند.
نمونهها:
این گروه برای نظمدهی، دستهبندی و مدیریت کابلها و تجهیزات شبکه استفاده میشود.
نمونهها:
این تجهیزات امکان اتصال کاربران نهایی به شبکه را فراهم میکنند.
نمونهها:
برای درک بهتر مفهوم تجهیزات شبکه پسیو، بهتر است تفاوت آن را با تجهیزات اکتیو بدانیم.
| ویژگی | تجهیزات پسیو شبکه | تجهیزات اکتیو شبکه |
|---|---|---|
| نیاز به برق | معمولاً ندارد | دارد |
| پردازش داده | انجام نمیدهد | انجام میدهد |
| نقش اصلی | ایجاد مسیر فیزیکی ارتباط | مدیریت و انتقال هوشمند داده |
| نمونهها | کابل، رک، پچ پنل، کیستون | سوئیچ، روتر، مودم، فایروال |
| خرابی نرمافزاری | ندارد | ممکن است داشته باشد |
| تأثیر بر زیرساخت | بسیار بالا | بسیار بالا |
در نتیجه، تجهیزات پسیو و اکتیو مکمل یکدیگر هستند و برای راهاندازی شبکهای پایدار، استفاده صحیح از هر دو دسته ضروری است.
برای خرید و اجرای تجهیزات پسیو شبکه باید به چند نکته مهم توجه کرد:
استفاده از تجهیزات بیکیفیت ممکن است در ابتدا هزینه کمتری داشته باشد، اما در بلندمدت باعث افت سرعت، قطعی مکرر و افزایش هزینه تعمیرات میشود.
رده کابل، پچ کورد، کیستون و پچ پنل باید با یکدیگر هماهنگ باشد. برای مثال اگر از کابل Cat6 استفاده میکنید، بهتر است پچ پنل و کیستون نیز Cat6 باشند.
در طراحی زیرساخت پسیو باید امکان توسعه آینده در نظر گرفته شود. انتخاب رک مناسب، مسیرهای کابلکشی استاندارد و ظرفیت اضافه در پچ پنل میتواند در آینده هزینهها را کاهش دهد.
کابلکشی باید طبق استاندارد انجام شود. عبور کابل شبکه در کنار کابل برق، خم شدن بیش از حد کابل، استفاده از سوکت نامناسب و عدم لیبلگذاری میتواند مشکلات زیادی ایجاد کند.
برای محیطهای صنعتی، فضای باز یا مکانهایی با نویز زیاد، باید از کابلها و تجهیزات مقاومتر مانند کابلهای شیلددار یا تجهیزات Outdoor استفاده شود.
تجهیزات پسیو شبکه در محیطهای مختلفی کاربرد دارند، از جمله:
در همه این محیطها، کیفیت اجرای پسیو شبکه تأثیر مستقیمی بر سرعت، امنیت و پایداری ارتباطات دارد.
استفاده از تجهیزات پسیو استاندارد مزایای زیادی دارد، از جمله:
در اجرای شبکه، برخی اشتباهات رایج میتواند عملکرد کل سیستم را تحت تأثیر قرار دهد:
پرهیز از این اشتباهات باعث میشود شبکه در بلندمدت عملکرد بهتری داشته باشد.
در پاسخ به این سؤال که تجهیزات پسیو شبکه چیست، میتوان گفت تجهیزات پسیو مجموعهای از ابزارها و قطعاتی هستند که زیرساخت فیزیکی شبکه را تشکیل میدهند. این تجهیزات بدون پردازش فعال داده، مسیر انتقال اطلاعات را فراهم کرده و نقش مهمی در پایداری و کیفیت شبکه دارند.
مواردی مانند کابل شبکه، پچ کورد، پچ پنل، کیستون، رک، داکت، ترانکینگ، پریز شبکه، کانکتور RJ45 و تجهیزات فیبر نوری در لیست تجهیزات پسیو شبکه قرار میگیرند.
شناخت درست انواع تجهیزات پسیو و انتخاب تجهیزات استاندارد باعث میشود شبکهای پایدار، سریع، منظم و قابل توسعه داشته باشید. بنابراین، در طراحی هر شبکه حرفهای، توجه به تجهیزات شبکه پسیو به اندازه تجهیزات اکتیو اهمیت دارد.
