سیستم TT یکی از روشهای استاندارد در سیستم اتصال زمین است که در آن نقطه نول منبع تغذیه به زمین متصل میشود و بدنه تجهیزات الکتریکی نیز از طریق یک الکترود زمین مستقل ارت میشود. در این روش، ایمنی افراد و تجهیزات بیشتر به عملکرد صحیح سیستم ارت و تجهیزات حفاظتی مانند کلید محافظ جان وابسته است. سیستم اتصال زمین TT معمولاً در ساختمانها، مراکز مسکونی، برخی تأسیسات صنعتی و مکانهایی بهکار میرود که ایجاد یک مسیر ارت مستقل برای مصرفکننده اهمیت دارد. اگر میخواهید بدانید سیستم TT چیست، چه مزایا و محدودیتهایی دارد و در چه شرایطی انتخاب مناسبی است، ادامه این راهنما را بخوانید.
در ادامه، ساختار سیستم ارت TT را بهزبان ساده اما تخصصی بررسی میکنیم تا بتوانید دیدی دقیق و کاربردی نسبت به این آرایش حفاظتی داشته باشید.
سیستم TT یکی از انواع آرایشهای استاندارد اتصال زمین در شبکههای توزیع برق است. در این سیستم، یک نقطه از منبع تغذیه، معمولاً نقطه نول ترانسفورماتور، مستقیماً به زمین وصل میشود. از طرف دیگر، بدنه فلزی تجهیزات مصرفکننده نیز به یک الکترود زمین محلی و مستقل متصل میشود.
حرف اول T از واژه Terra بهمعنای زمین میآید و نشان میدهد که منبع تغذیه به زمین متصل است. حرف دوم T نیز به این معناست که بدنههای هادی تجهیزات مصرفکننده هم از طریق یک اتصال جداگانه به زمین متصل شدهاند.
بهبیان ساده، در سیستم اتصال زمین TT، زمین منبع و زمین مصرفکننده از نظر عملکردی مستقل از هم هستند، هرچند هر دو به خاک متصلاند.
شناخت درست سیستم ارت TT فقط یک بحث تئوری نیست. انتخاب اشتباه یا اجرای نادرست این سیستم میتواند باعث کاهش ایمنی، عملکرد ضعیف تجهیزات حفاظتی و افزایش خطر برقگرفتگی شود.
از طرف دیگر، اگر بدانید سیستم TT چیست و چطور کار میکند، راحتتر میتوانید:

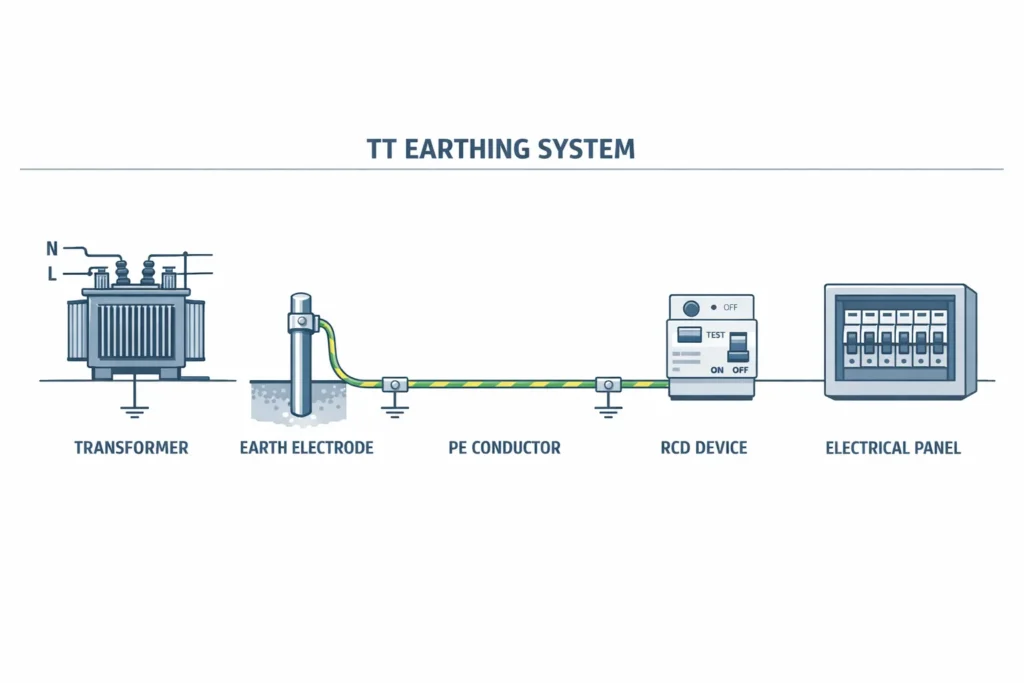

برای درک بهتر سیستم tt، باید اجزای اصلی آن را بشناسیم.
در این سیستم، نقطه نول ترانسفورماتور یا ژنراتور به زمین متصل میشود. این اتصال برای تثبیت ولتاژ و ایجاد مرجع مناسب نسبت به زمین ضروری است.
بدنه تجهیزات الکتریکی به یک الکترود زمین محلی متصل میشود. این الکترود میتواند میله ارت، صفحه ارت یا شبکه زمین باشد.
هادی PE بدنه تجهیزات را به الکترود زمین وصل میکند تا در صورت بروز خطا، ولتاژ خطرناک روی بدنه تخلیه شود.
در سیستم اتصال زمین TT استفاده از تجهیزات حفاظتی مناسب، بهویژه کلید محافظ جان (RCD)، بسیار مهم است. چون جریان خطای زمین در این سیستم ممکن است آنقدر زیاد نباشد که فقط با فیوز یا کلید مینیاتوری بهسرعت قطع شود.
عملکرد سیستم ارت TT زمانی بهتر درک میشود که یک خطا در نظر بگیریم. فرض کنید سیم فاز به بدنه فلزی یک دستگاه برخورد کند. در این شرایط، بدنه دستگاه برقدار میشود و اگر ارت مناسب وجود نداشته باشد، خطر برقگرفتگی بسیار بالا میرود.
در سیستم TT، جریان خطا از مسیر زیر عبور میکند:
از آنجا که مقاومت این مسیر میتواند نسبتاً بالا باشد، مقدار جریان خطا همیشه خیلی زیاد نیست. به همین دلیل، کلید محافظ جان در این سیستم نقش حیاتی دارد و معمولاً اصلیترین وسیله حفاظت در برابر تماس غیرمستقیم است.
سیستم اتصال زمین TT در برخی کاربردها انتخاب رایجی است، بهویژه وقتی که شرایط شبکه یا الزامات پروژه اجازه استفاده آسان از سیستم TN را نمیدهد.
موارد متداول استفاده از سیستم tt شامل این موارد است:
در بسیاری از پروژهها، انتخاب نهایی بین سیستم ارت TT و سایر سیستمها به نوع شبکه توزیع، سطح ایمنی موردنیاز، هزینه اجرا و شرایط خاک بستگی دارد.
محتوای پیشنهادی: سیستم اتصال به زمین چیست؟

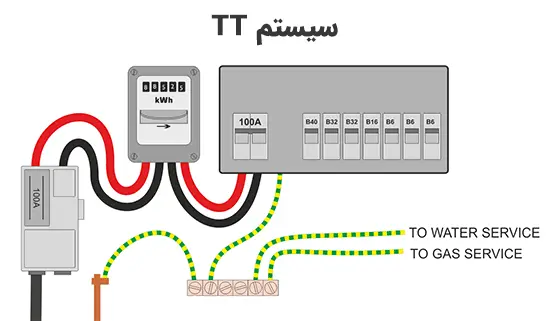

اگر بخواهیم مزایا و معایب سیستم TT را بررسی کنیم، بهتر است ابتدا از نقاط قوت آن شروع کنیم.
یکی از مهمترین مزایای سیستم اتصال زمین TT این است که مصرفکننده الکترود زمین مستقل خود را دارد. این ویژگی میتواند در برخی شرایط، کنترل بهتری روی کیفیت ارت ایجاد کند.
در مکانهایی که هادی حفاظتی سراسری شبکه وجود ندارد یا اجرای آن دشوار است، سیستم TT گزینهای کاربردی و قابل اجراست.
چون زمین مصرفکننده مستقل است، در بعضی شرایط امکان کاهش اثر برخی مشکلات مربوط به ارت مشترک شبکه وجود دارد.
از نظر ساختار کلی، سیستم tt نسبتاً قابل فهم است و در بسیاری از پروژههای ساختمانی با رعایت اصول فنی قابل پیادهسازی است.
این سیستم در صورت طراحی درست، با کلید محافظ جان هماهنگی خوبی دارد و میتواند سطح مناسبی از حفاظت در برابر برقگرفتگی ایجاد کند.
در بررسی مزایا و معایب سیستم TT باید محدودیتهای آن را هم واقعبینانه دید.
اگر مقاومت الکترود زمین بالا باشد، عملکرد حفاظتی سیستم کاهش پیدا میکند. بنابراین کیفیت اجرای چاه ارت یا الکترود زمین در این سیستم بسیار تعیینکننده است.
در سیستم ارت TT معمولاً نمیتوان فقط به فیوز یا کلید مینیاتوری برای قطع خطای بدنه اعتماد کرد. این یعنی استفاده از RCD یک الزام عملی و ایمنی است.
مقاومت زمین به نوع خاک، رطوبت، دما و شرایط محیطی وابسته است. این موضوع میتواند عملکرد سیستم اتصال زمین TT را در مناطق مختلف تغییر دهد.
ارت مستقل باید بهطور منظم تست شود. در غیر این صورت ممکن است سیستم در ظاهر سالم باشد اما در عمل ایمنی لازم را تأمین نکند.
در برخی تأسیسات، نشتیهای طبیعی یا شرایط خاص میتواند باعث قطع ناخواسته کلید محافظ جان شود. این موضوع باید در طراحی و انتخاب تجهیزات در نظر گرفته شود.
برای فهم بهتر اینکه سیستم TT چیست، مقایسه آن با دیگر آرایشهای رایج مفید است.
در سیستم TN، بدنه تجهیزات از طریق هادی حفاظتی به نقطه زمینشده منبع متصل است و معمولاً مسیر خطا امپدانس کمتری دارد. بنابراین جریان خطا بیشتر است و وسایل حفاظتی اضافهجریان راحتتر عمل میکنند.
اما در سیستم TT، بدنه تجهیزات به الکترود زمین محلی مستقل وصل میشود. به همین دلیل، جریان خطا معمولاً کمتر است و حفاظت بیشتر به RCD وابسته میشود.
در سیستم IT، منبع تغذیه یا به زمین وصل نیست یا از طریق امپدانس زیاد به زمین متصل شده است. این سیستم بیشتر در مکانهایی استفاده میشود که تداوم سرویس اهمیت بسیار بالایی دارد، مانند برخی مراکز درمانی یا صنعتی خاص.
در مقابل، سیستم اتصال زمین TT ساختاری متداولتر و سادهتر دارد و در کاربردهای عمومی رایجتر است.
اگر قرار است سیستم ارت TT بهدرستی عمل کند، رعایت چند اصل ضروری است.
مهمترین اصل در سیستم tt انتخاب و نصب RCD مناسب با حساسیت درست است. این تجهیز باید بتواند در زمان مناسب و با جریان نشتی مشخص، مدار را قطع کند.
هرچه مقاومت الکترود زمین کمتر باشد، عملکرد سیستم بهتر خواهد بود. این موضوع با انتخاب صحیح نوع الکترود، عمق نصب، بهبود خاک و اجرای اصولی ارت قابل دستیابی است.
همبندی الکتریکی باعث میشود اختلاف پتانسیل بین بخشهای فلزی مختلف کاهش پیدا کند و خطر تماس ناایمن کمتر شود.

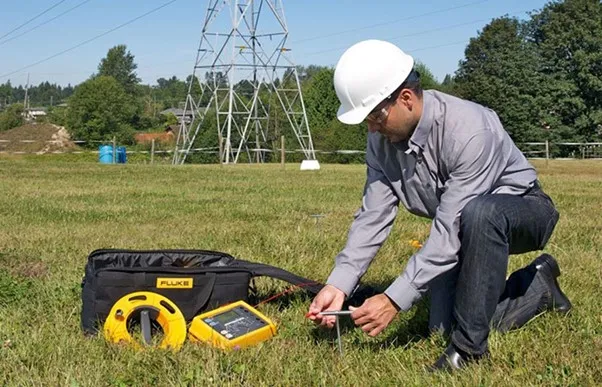

اندازهگیری مقاومت زمین، بررسی سلامت اتصالات و تست عملکرد RCD باید بهصورت منظم انجام شود.
طراحی و اجرای سیستم اتصال زمین TT باید بر اساس استانداردهای معتبر برق و مقررات ملی ساختمان انجام شود.
اگر بخواهیم اجرای سیستم ارت TT را بهصورت خلاصه و مرحلهای توضیح دهیم، روند کلی به این شکل است:
ابتدا باید نوع خاک، رطوبت، سطح ایمنی موردنیاز و نوع بهرهبرداری از ساختمان یا تأسیسات بررسی شود.
بسته به شرایط پروژه، ممکن است از میله ارت، صفحه ارت یا شبکه زمین استفاده شود.
الکترود زمین در محل مناسب نصب میشود تا کمترین مقاومت ممکن حاصل شود.
تمام بدنههای فلزی قابل لمس باید از طریق هادی حفاظتی به سیستم زمین متصل شوند.
کلید محافظ جان و سایر تجهیزات موردنیاز باید مطابق طراحی نصب شوند.
در پایان، مقاومت زمین، پیوستگی هادی حفاظتی و عملکرد تجهیزات حفاظتی تست میشود.
در عمل، برخی اشتباهات باعث میشوند سیستم tt کارایی و ایمنی لازم را نداشته باشد.
رایجترین خطاها عبارتاند از:
این خطاها ممکن است در ظاهر دیده نشوند، اما در زمان بروز خطا میتوانند بسیار خطرناک باشند.
در موضوعات برق، بررسی خطرات از هر چیز مهمتر است. در سیستم اتصال زمین TT هم برخی وضعیتها طبیعی و قابل مدیریتاند و برخی دیگر هشدار جدی محسوب میشوند.
این موارد لزوماً نشانه خرابی شدید نیستند، اما باید تحت کنترل باشند:
در صورت مشاهده این موارد، باید سریعاً از برقکار متخصص یا مهندس برق کمک بگیرید:
هشدار مهم: هرگز عیبیابی سیستم ارت TT را بدون دانش و تجهیزات مناسب انجام ندهید. سیستم زمین، مستقیماً با ایمنی جان افراد در ارتباط است.
برای اطمینان از عملکرد مناسب سیستم اتصال زمین TT، این اقدامات بسیار مهماند:
این کارها شاید ساده بهنظر برسند، اما نقش بسیار مهمی در حفظ ایمنی واقعی دارند.
اگر بخواهیم خیلی خلاصه بگوییم سیستم TT چیست، باید گفت این سیستم یک روش استاندارد برای اتصال زمین است که در آن منبع تغذیه زمینشده است و بدنه تجهیزات نیز به یک زمین مستقل محلی متصل میشود. این ساختار، اگر درست طراحی و اجرا شود، میتواند ایمنی مناسبی برای کاربران و تجهیزات فراهم کند.
در عین حال، نباید فراموش کرد که سیستم ارت TT به کیفیت ارت و عملکرد کلید محافظ جان وابستگی زیادی دارد. بنابراین، انتخاب این روش زمانی بهترین نتیجه را میدهد که طراحی، اجرا، اندازهگیری و نگهداری آن کاملاً اصولی انجام شود.
در این بخش به تعدادی از سوالات پرتکرار کاربران در رابطه با سیستم TT پاسخ دادیم.
سیستم TT یک نوع آرایش استاندارد اتصال زمین است. تفاوت اصلی آن با برداشت عمومی از «ارت معمولی» این است که در این سیستم، زمین مصرفکننده مستقل از زمین منبع در نظر گرفته میشود و حفاظت آن معمولاً با RCD تکمیل میشود.
بله، سیستم اتصال زمین TT در بسیاری از ساختمانهای مسکونی قابل استفاده است، بهشرطی که طراحی و اجرای آن اصولی باشد و کلید محافظ جان مناسب نصب شود.
بالا بودن مقاومت زمین باعث میشود عملکرد حفاظتی سیستم tt ضعیفتر شود و خطر برقگرفتگی یا عدم قطع بهموقع مدار افزایش یابد.
در عمل، سیستم اتصال زمین TT نیاز به یک الکترود زمین مؤثر دارد. این الکترود ممکن است به شکل چاه ارت سنتی نباشد، اما وجود یک سیستم زمین استاندارد الزامی است.
پاسخ قطعی برای همه پروژهها وجود ندارد. انتخاب بین این دو به نوع شبکه، شرایط محل، الزامات ایمنی، هزینه و نحوه بهرهبرداری بستگی دارد.
گاهی نشتی واقعی مدار یا انتخاب نادرست RCD باعث این مشکل میشود. قطع مکرر را نباید نادیده گرفت و بهتر است توسط متخصص بررسی شود.
بازه تست به نوع ساختمان و مقررات پروژه بستگی دارد، اما بهطور کلی بازبینی و اندازهگیری دورهای برای حفظ ایمنی ضروری است.
از نظر مفهومی ساده است، اما اجرای درست آن تخصصی است. طراحی اشتباه یا اجرای ضعیف میتواند کل کارایی سیستم را زیر سؤال ببرد.
بله، رطوبت خاک یکی از عوامل مهم در مقاومت زمین است. کاهش رطوبت میتواند عملکرد سیستم ارت TT را ضعیف کند.
هادی نزولی صاعقه گیر مسیر رسانایی است که جریان عظیم صاعقه را از میله یا سیستم دریافتکننده روی بام به سیستم زمین منتقل میکند. این بخش حیاتی، از آسیب به سازه، تجهیزات الکتریکی و افراد جلوگیری میکند. استاندارد هادی نزولی […]
سیستم TT یکی از روشهای استاندارد در سیستم اتصال زمین است که در آن نقطه نول منبع تغذیه به زمین متصل میشود و بدنه تجهیزات الکتریکی نیز از طریق یک الکترود زمین مستقل ارت میشود. در این روش، ایمنی افراد […]

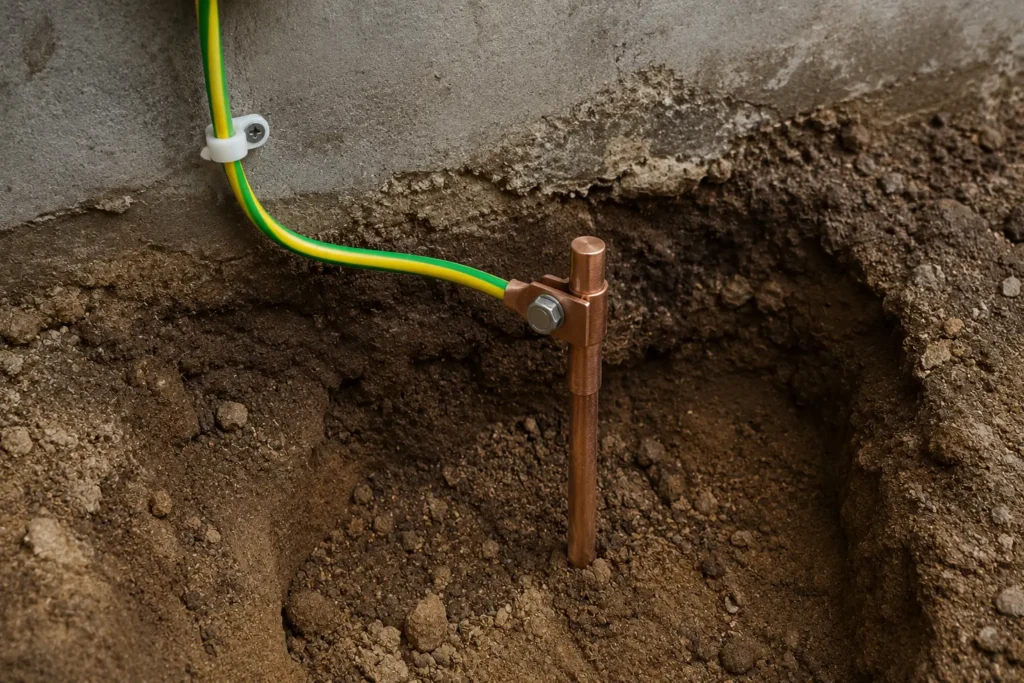

حتما در سیستم برق ساختمان برای شما هم این سوال پیش آمده که سیم ارت را به کجا وصل کنیم؟ سیم ارت را باید به سیستم ارت استاندارد ساختمان وصل کرد؛ یعنی از پریز ارتدار به شینه ارت تابلو برق […]
