روشهای اندازهگیری مقاومت زمین شامل روش افت پتانسیل (سهنقطهای)، روش چهارپروب ونر، روش کلمپی (Clamp-on) و روش دو نقطهای است. انتخاب روش مناسب به شرایط سایت، نوع سیستم ارت و دسترسی به الکترودها بستگی دارد. دقیقترین روشها معمولاً سهنقطهای و چهارپروب هستند که با تزریق جریان و اندازهگیری اختلاف پتانسیل، مقاومت زمین را محاسبه میکنند. برای نتیجه معتبر، فاصله پروبها، شرایط خاک و تداخلات الکتریکی باید بهدرستی کنترل شود.
یک بررسی کامل این روشها به شما کمک میکند دقیقترین گزینه را برای پروژه خود انتخاب کنید. در ادامه شما را با انواع روش های اندازه گیری مقاومت زمین آشنا میکنیم.
روش های اندازه گیری مقاومت زمین به تکنیکهایی گفته میشود که برای تعیین میزان مقاومت الکتریکی بین سیستم ارت و خاک اطراف استفاده میشوند. این پارامتر یکی از مهمترین شاخصها در ایمنی تجهیزات الکتریکی و حفاظت در برابر برقگرفتگی و صاعقه است.
وقتی مقاومت زمین بالا باشد، جریانهای خطا بهدرستی تخلیه نمیشوند و این موضوع میتواند باعث آسیب به تجهیزات، اختلال در عملکرد سیستمها و حتی خطر جانی شود. به همین دلیل استانداردهای برق، مقدار مشخصی (مثلاً کمتر از 2 یا 5 اهم بسته به کاربرد) را توصیه میکنند.
کاربران معمولاً به دنبال این هستند که بدانند کدام روش دقیقتر است، در چه شرایطی باید از هر روش استفاده کنند و چگونه خطاهای اندازهگیری را کاهش دهند. در این مقاله، تمام این موارد را بهصورت کامل و کاربردی بررسی میکنیم تا دیگر نیازی به جستجوی مجدد نداشته باشید.
روشهای اندازهگیری مقاومت زمین به چند دسته اصلی تقسیم میشوند که هر کدام کاربرد خاص خود را دارند:

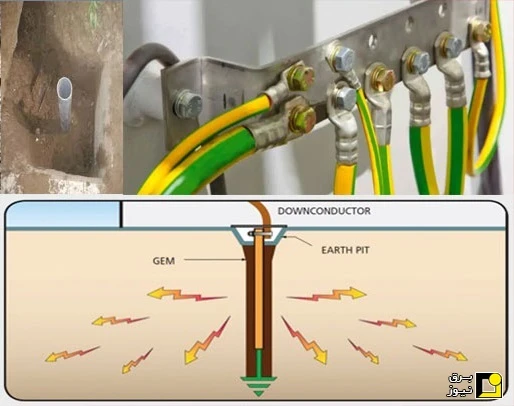

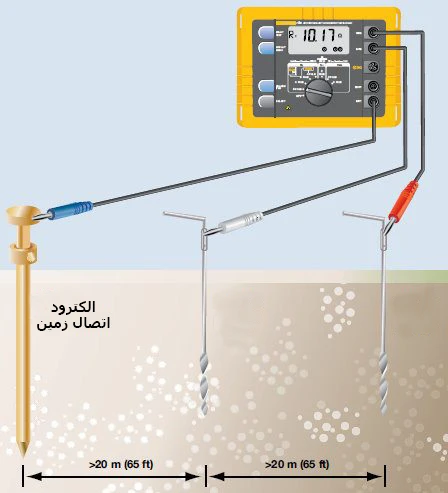

این روش رایجترین و دقیقترین تکنیک اندازهگیری مقاومت زمین است. در این روش از سه الکترود استفاده میشود: الکترود اصلی (ارت)، یک الکترود جریان و یک الکترود ولتاژ.
با تزریق جریان به زمین و اندازهگیری اختلاف پتانسیل، مقاومت محاسبه میشود. این روش برای سیستمهای ارت جدید یا زمانی که نیاز به دقت بالا وجود دارد بسیار مناسب است.
در این روش از چهار میله در یک خط مستقیم با فاصله مساوی استفاده میشود. این تکنیک بیشتر برای اندازهگیری مقاومت ویژه خاک (Soil Resistivity) کاربرد دارد، نه فقط مقاومت یک الکترود.
این روش در طراحی سیستم ارت بسیار مهم است چون به شما کمک میکند بهترین نوع چاه ارت یا الکترود را انتخاب کنید.
در این روش بدون نیاز به قطع سیستم ارت، با استفاده از دستگاه کلمپی مقاومت اندازهگیری میشود. این روش سریع و ساده است اما دقت آن کمتر از روشهای کلاسیک است.
بیشتر در سیستمهای ارت فعال یا در حال بهرهبرداری استفاده میشود.
سادهترین روش است که فقط از دو نقطه استفاده میکند، اما دقت پایینی دارد. معمولاً در شرایط خاص یا بررسیهای اولیه استفاده میشود.
برای انجام صحیح اندازهگیری مقاومت زمین، باید مراحل مشخصی را رعایت کنید:
برای افزایش دقت، اندازهگیری را در چند فاصله مختلف تکرار کنید و میانگین بگیرید. این کار تأثیر خطاهای محیطی را کاهش میدهد.
هر روش دارای نقاط قوت و ضعف خاصی است که باید قبل از انتخاب در نظر گرفته شود:
روش افت پتانسیل دقت بسیار بالایی دارد و استانداردترین روش محسوب میشود، اما نیاز به فضای زیاد و زمان بیشتر دارد.
روش چهارپروب برای تحلیل خاک عالی است ولی برای اندازهگیری مستقیم یک سیستم ارت همیشه مناسب نیست.
روش کلمپی بسیار سریع و بدون نیاز به قطع سیستم است، اما در سیستمهایی که حلقه ارت کامل ندارند، نتایج قابل اعتماد نیست.
روش دو نقطهای ساده است اما به دلیل تأثیر زیاد شرایط محیطی، معمولاً برای کاربردهای حرفهای توصیه نمیشود.
مقدار استاندارد مقاومت زمین به نوع کاربرد بستگی دارد:
این مقادیر ممکن است بسته به استانداردهای ملی و شرایط محیطی تغییر کنند. نکته مهم این است که هرچه مقاومت کمتر باشد، ایمنی بیشتر خواهد بود.
برای انجام تست استاندارد، فقط داشتن یک دستگاه کافی نیست. تجهیزات کامل شامل موارد زیر است:
دستگاه اصلی اندازهگیری که معمولاً سه یا چهار ترمینال دارد.
ویژگیهای مهم:
میلههای فلزی برای تزریق جریان و اندازهگیری ولتاژ:
در روش کلمپی استفاده میشود و شامل:
این بخش در اکثر مقالات عمومی حذف میشود، اما در پروژههای واقعی بسیار مهم است:
حداقل تجهیزات:
محتوای پیشنهادی: آشنایی با انواع سیستم ارتینگ
برای اینکه تست شما “مهندسی و قابل قبول” باشد، باید بر اساس استاندارد انجام شود:
این بخش برای افزایش علمی بودن مقاله خیلی مهمه:
این نسخه صنعتیتر از روش سهنقطهای است:
👉 این همان چیزی است که در پروژههای واقعی استفاده میشود، نه فقط فرمول ساده R=V/I
اندازهگیری مقاومت زمین در حوزههای مختلفی کاربرد دارد:
این تست معمولاً بهصورت دورهای انجام میشود تا از عملکرد صحیح سیستم اطمینان حاصل شود.
برای بهبود دقت اندازهگیری، بهتر است تست را در شرایط رطوبتی مناسب انجام دهید، زیرا رطوبت خاک تأثیر مستقیم بر مقاومت دارد.
اگر خاک منطقه مقاومت بالایی دارد، میتوانید از مواد کاهنده مقاومت مانند بنتونیت یا ژلهای مخصوص استفاده کنید.
در پروژههای بزرگ، ترکیب چند روش اندازهگیری میتواند دید دقیقتری از وضعیت سیستم ارت ارائه دهد.
همچنین ثبت و مقایسه نتایج در طول زمان به شما کمک میکند تغییرات سیستم را تحلیل کنید.
اندازهگیری مقاومت زمین همیشه ساده نیست. در مناطق شهری، فضای محدود برای قرار دادن الکترودها یک چالش جدی است.
در زمینهای سنگی یا خشک، دستیابی به مقاومت پایین دشوار است و ممکن است نیاز به طراحی خاص داشته باشد.
تداخل با سیستمهای ارت دیگر یا خطوط برق نیز میتواند باعث ایجاد خطا در اندازهگیری شود.
1. بهترین روش اندازه گیری مقاومت زمین چیست؟
روش افت پتانسیل به دلیل دقت بالا بهترین گزینه است.
2. آیا روش کلمپی دقیق است؟
برای بررسی سریع مناسب است اما دقت آن محدود است.
3. فاصله پروبها چقدر باید باشد؟
معمولاً 5 تا 10 برابر طول الکترود اصلی.
4. مقاومت زمین بالا نشانه چیست؟
نشاندهنده خاک نامناسب یا طراحی ضعیف سیستم ارت است.
5. هر چند وقت یکبار باید تست انجام شود؟
حداقل سالی یکبار در سیستمهای حساس.
6. آیا رطوبت خاک تأثیر دارد؟
بله، رطوبت بیشتر باعث کاهش مقاومت میشود.
7. آیا میتوان بدون قطع برق تست گرفت؟
بله، با روش کلمپی.
8. مقدار ایدهآل مقاومت زمین چقدر است؟
بسته به کاربرد، معمولاً زیر 5 اهم.
9. آیا خاک نوع خاصی بهتر است؟
خاک رسی و مرطوب بهترین عملکرد را دارد.
10. چرا نتایج تست تغییر میکند؟
به دلیل تغییرات رطوبت، دما و شرایط محیطی.
روش های اندازه گیری مقاومت زمین نقش کلیدی در تضمین ایمنی سیستمهای الکتریکی دارند و انتخاب روش مناسب میتواند تفاوت بزرگی در دقت نتایج ایجاد کند. روشهایی مانند افت پتانسیل و چهارپروب برای دقت بالا، و روش کلمپی برای سرعت و سهولت استفاده میشوند.
اگر هدف شما یک اندازهگیری دقیق و استاندارد است، باید شرایط محیطی، نوع خاک و ساختار سیستم ارت را بهدقت بررسی کنید. رعایت اصول صحیح اندازهگیری و پرهیز از خطاهای رایج، باعث میشود نتایج قابل اعتماد و کاربردی به دست آورید.
در نهایت، اگر با پروژههای حساس یا صنعتی سروکار دارید، توصیه میشود از تجهیزات حرفهای و کارشناسان متخصص استفاده کنید تا سیستم ارت شما کاملاً ایمن و مطابق استاندارد باشد.
