کابل مسی یکی از مهم‌ترین اجزای زیرساخت‌های برق‌رسانی در ساختمان‌ها، صنایع و شبکه‌های انتقال انرژی است که انتخاب درست آن تأثیر مستقیمی بر ایمنی، راندمان و طول عمر سیستم دارد. انواع کابل مسی به دسته‌های مختلفی مانند کابل‌های قدرت، کنترل، مخابراتی و کابل‌های فشار ضعیف، متوسط و قوی تقسیم می‌شوند که هرکدام برای کاربرد خاصی طراحی شده‌اند. سایز کابل مسی بر اساس سطح مقطع (میلی‌متر مربع) تعیین می‌شود و مستقیماً روی ظرفیت انتقال جریان و ایمنی تأثیر دارد. کابل‌های مسی به دلیل رسانایی بالا، دوام و افت ولتاژ کم، یکی از بهترین گزینه‌ها در صنایع برق و ساختمان هستند. انتخاب صحیح نوع و سایز کابل، نقش کلیدی در عملکرد ایمن و بهینه سیستم الکتریکی دارد.

یک انتخاب اشتباه در کابل می‌تواند هزینه‌های سنگین و خطرات جدی ایجاد کند. در این مقاله، به‌صورت کامل و چندبعدی به بررسی انواع سیم و کابل مسی، سایزبندی‌ها، کاربردها، مزایا و معایب و نکات تخصصی انتخاب کابل می‌پردازیم تا شما بدون نیاز به جستجوی مجدد، بهترین تصمیم را بگیرید.

انواع کابل مسی چیست و چگونه دسته‌بندی می‌شود؟

کابل‌های مسی به مجموعه‌ای از هادی‌های الکتریکی گفته می‌شود که از فلز مس به‌عنوان رسانای اصلی استفاده می‌کنند و به‌دلیل هدایت الکتریکی بالا، پایداری و طول عمر زیاد، در اغلب سیستم‌های برق‌رسانی کاربرد دارند. این کابل‌ها برای انتقال انرژی الکتریکی، سیگنال یا داده طراحی می‌شوند و بسته به نوع کاربرد، ساختار و ویژگی‌های متفاوتی دارند.

دسته‌بندی کابل‌های مسی معمولاً بر اساس سه معیار اصلی انجام می‌شود:

1. دسته‌بندی بر اساس کاربرد

از نظر کاربرد، کابل‌های مسی به چند گروه مهم تقسیم می‌شوند:

• کابل‌های قدرت: برای انتقال انرژی الکتریکی در شبکه‌های برق و ساختمان‌ها
• کابل‌های کنترل: جهت ارسال فرمان و سیگنال در سیستم‌های صنعتی و اتوماسیون
• کابل‌های مخابراتی: برای انتقال داده، صدا و ارتباطات

هرکدام از این کابل‌ها طراحی متفاوتی دارند؛ مثلاً کابل‌های قدرت عایق قوی‌تری دارند، در حالی که کابل‌های مخابراتی روی کاهش نویز تمرکز دارند.

محتوای پیشنهادی:محاسبه وزن کابل مسی

2. دسته‌بندی بر اساس ساختار هادی

از نظر ساختار داخلی، کابل‌های مسی به دو نوع اصلی تقسیم می‌شوند:

• کابل مفتولی (تک‌رشته): دارای یک هادی سفت، مناسب برای نصب ثابت و مسیرهای مستقیم
• کابل افشان (چندرشته‌ای): دارای رشته‌های نازک متعدد، انعطاف‌پذیر و مناسب برای فضاهای متحرک

این تفاوت در ساختار، مستقیماً روی نحوه نصب و کاربرد کابل تأثیر می‌گذارد.

3. دسته‌بندی بر اساس سطح ولتاژ

یکی از مهم‌ترین تقسیم‌بندی‌ها بر اساس میزان ولتاژ قابل تحمل کابل است:

• کابل فشار ضعیف (Low Voltage): معمولاً تا 1 کیلوولت، مناسب ساختمان‌ها
• کابل فشار متوسط (Medium Voltage): حدود 1 تا 36 کیلوولت، برای شبکه‌های توزیع
• کابل فشار قوی (High Voltage): بالاتر از 36 کیلوولت، برای انتقال برق در مقیاس بزرگ

این نوع کابل‌ها دارای عایق‌ها و لایه‌های حفاظتی متفاوتی هستند تا بتوانند در شرایط ولتاژ بالا عملکرد ایمن داشته باشند.

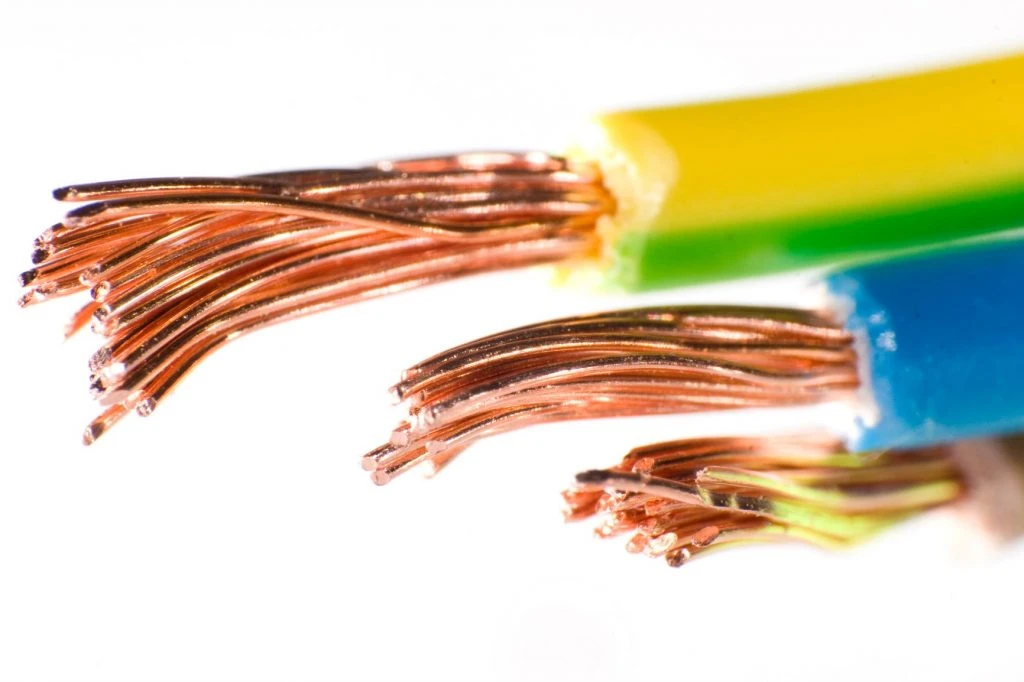

انواع سیم و کابل مسی و کاربرد هرکدام

شناخت دقیق انواع سیم و کابل مسی به شما کمک می‌کند تا در پروژه‌های ساختمانی یا صنعتی انتخاب درستی داشته باشید.

سیم‌های مسی معمولاً برای کاربردهای سبک‌تر مانند سیم‌کشی داخلی ساختمان استفاده می‌شوند. این سیم‌ها می‌توانند تک‌رشته یا افشان باشند و بسته به نوع مصرف، دارای روکش PVC یا XLPE هستند.

در مقابل، کابل‌های مسی ساختار پیچیده‌تری دارند و از چند هادی تشکیل شده‌اند. کابل‌های قدرت برای انتقال انرژی در خطوط برق استفاده می‌شوند و معمولاً دارای عایق مقاوم در برابر حرارت و رطوبت هستند.

کابل‌های کنترل در سیستم‌های اتوماسیون صنعتی کاربرد دارند و برای انتقال سیگنال طراحی شده‌اند. همچنین کابل‌های مخابراتی برای انتقال داده و ارتباطات مورد استفاده قرار می‌گیرند.

انتخاب بین این گزینه‌ها به عواملی مانند نوع پروژه، میزان جریان، شرایط محیطی و فاصله انتقال بستگی دارد.

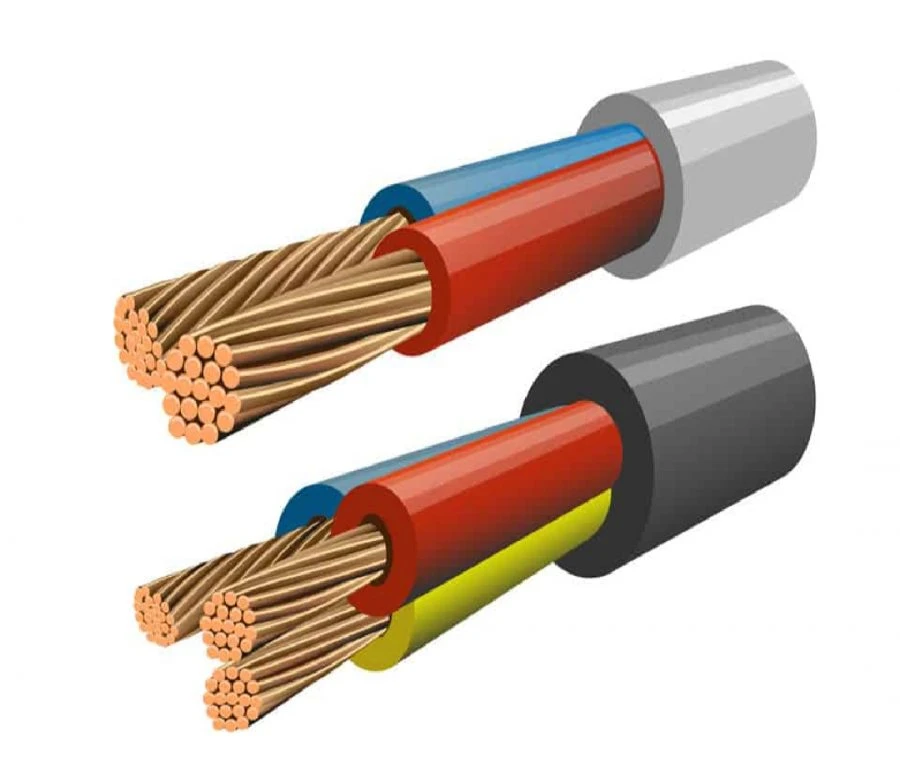

انواع سایز کابل مسی و نحوه انتخاب آن

سایز کابل مسی یکی از مهم‌ترین فاکتورهای انتخاب کابل است که بر اساس سطح مقطع هادی (mm²) مشخص می‌شود.

سایزهای رایج کابل مسی شامل 1.5، 2.5، 4، 6، 10، 16، 25 و بالاتر هستند. هرچه این عدد بزرگ‌تر باشد، کابل توانایی عبور جریان بیشتری دارد. به‌عنوان مثال، کابل 1.5 برای روشنایی مناسب است، در حالی که کابل 6 یا 10 برای مصرف‌کننده‌های پرقدرت مانند کولر یا موتور استفاده می‌شود.

برای انتخاب سایز مناسب باید چند پارامتر مهم را در نظر بگیرید:

• میزان جریان عبوری
• طول مسیر کابل
• شرایط محیطی (گرما، رطوبت)
• افت ولتاژ مجاز

محاسبه اشتباه سایز کابل می‌تواند باعث افزایش دما، کاهش عمر کابل و حتی خطر آتش‌سوزی شود. به همین دلیل در پروژه‌های حرفه‌ای، از جداول استاندارد و نرم‌افزارهای محاسباتی استفاده می‌شود.

تفاوت کابل UTP و کابل شیلددار (STP/FTP)

یکی از مهم‌ترین موارد در انواع کابل مسی، تفاوت بین کابل‌های UTP (بدون شیلد) و کابل‌های شیلددار (STP یا FTP) است که مستقیماً بر کیفیت سیگنال، میزان نویز و کاربرد کابل تأثیر می‌گذارد.

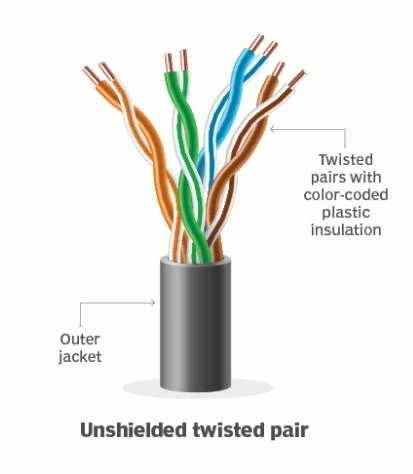

کابل UTP (Unshielded Twisted Pair) چیست؟

کابل UTP از زوج سیم‌های به‌هم تابیده تشکیل شده که بدون هیچ لایه محافظ اضافی هستند. این پیچ‌خوردگی سیم‌ها باعث کاهش نویز الکترومغناطیسی (EMI) به‌صورت طبیعی می‌شود.

مزایا:

• قیمت اقتصادی‌تر
• نصب آسان و سریع
• انعطاف‌پذیری بالا

معایب:

• حساس‌تر به نویز و تداخل
• عملکرد ضعیف‌تر در محیط‌های صنعتی

 این نوع کابل برای محیط‌هایی مثل منازل، دفاتر اداری و فضاهای کم‌نویز گزینه مناسبی است.

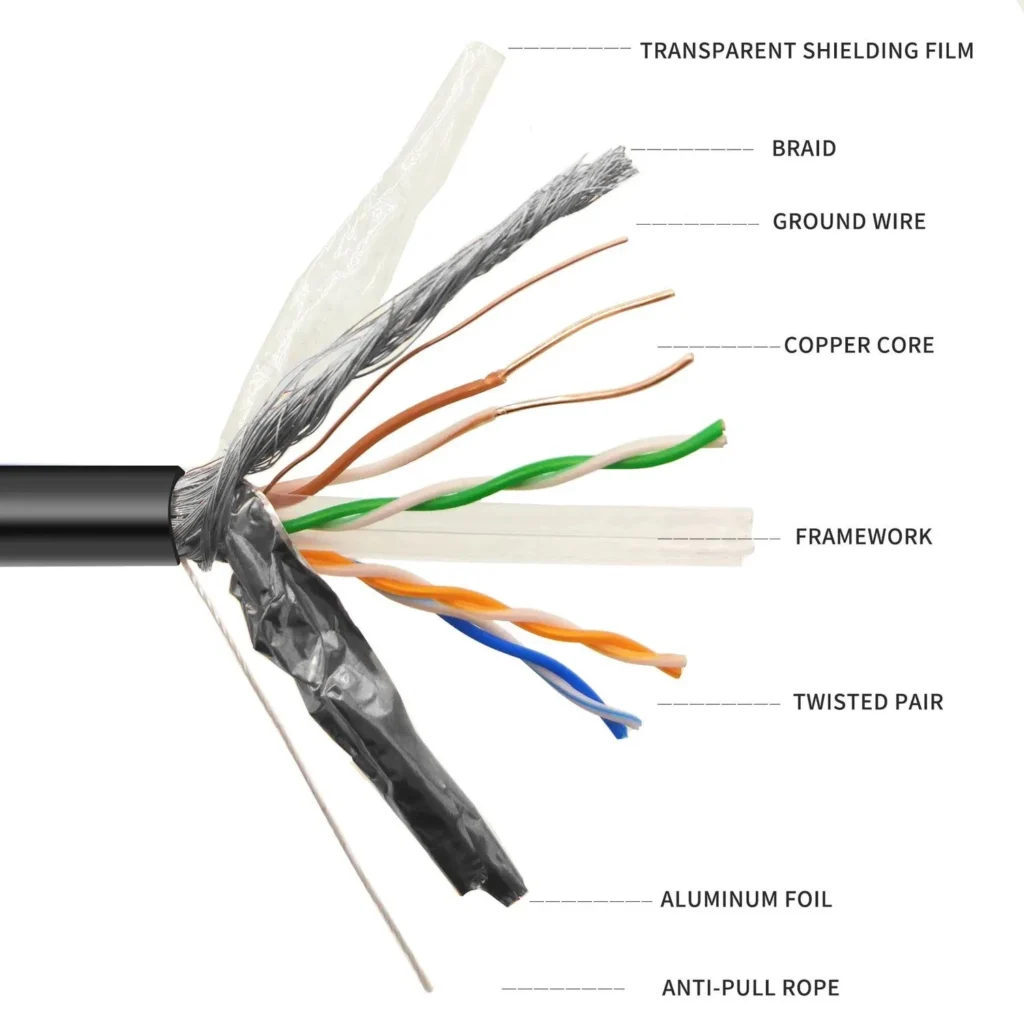

کابل شیلددار (STP / FTP) چیست؟

در این نوع کابل‌ها، یک لایه محافظ (شیلد) از جنس فویل یا بافت فلزی دور سیم‌ها یا کل کابل قرار دارد که از ورود نویز و تداخل جلوگیری می‌کند.

مزایا:

• مقاومت بالا در برابر نویز الکترومغناطیسی
• کیفیت سیگنال بهتر در فواصل طولانی
• مناسب محیط‌های صنعتی و پرنویز

معایب:

• قیمت بالاتر
• نصب سخت‌تر و نیاز به دقت بیشتر
• ضخامت و وزن بیشتر

 این کابل‌ها در کارخانه‌ها، دیتاسنترها و محیط‌هایی با تجهیزات الکتریکی زیاد استفاده می‌شوند.

تفاوت اصلی UTP و شیلددار در یک نگاه

• UTP: ساده، ارزان، مناسب محیط‌های معمولی
• STP/FTP: حرفه‌ای، مقاوم در برابر نویز، مناسب محیط‌های حساس

اگر پروژه شما در محیطی کم‌نویز مثل خانه یا دفتر است، کابل UTP انتخاب منطقی و مقرون‌به‌صرفه‌ای است. اما اگر در محیط صنعتی یا دارای تجهیزات الکتریکی قوی کار می‌کنید، استفاده از کابل شیلددار ضروری است تا از افت کیفیت سیگنال و اختلال جلوگیری شود.

انواع کابل مسی فشار قوی و ویژگی‌های آن

کابل‌های مسی فشار قوی برای انتقال برق در ولتاژهای بالا طراحی شده‌اند و در شبکه‌های توزیع و انتقال انرژی کاربرد دارند.

این کابل‌ها معمولاً دارای عایق‌های پیشرفته مانند XLPE هستند که توانایی تحمل ولتاژ بالا و دمای زیاد را دارند. همچنین دارای لایه‌های حفاظتی اضافی مانند شیلد و زره فلزی هستند تا در برابر آسیب‌های مکانیکی و الکترومغناطیسی مقاوم باشند.

کابل‌های فشار قوی به سه دسته اصلی تقسیم می‌شوند:

• فشار متوسط (1 تا 36 کیلوولت)
• فشار قوی (36 تا 230 کیلوولت)
• فوق فشار قوی (بالاتر از 230 کیلوولت)

این کابل‌ها در نیروگاه‌ها، پست‌های برق و خطوط انتقال استفاده می‌شوند و نصب آن‌ها نیازمند تخصص و استانداردهای دقیق است.

کابل مسی برای چه کاربردهایی مناسب است؟

کابل‌های مسی تقریباً در تمامی حوزه‌های برق کاربرد دارند، اما در برخی موارد انتخاب بهتری نسبت به سایر گزینه‌ها هستند.

در ساختمان‌های مسکونی و تجاری، کابل‌های مسی به دلیل ایمنی بالا و افت ولتاژ کم، گزینه اصلی محسوب می‌شوند. در صنایع نیز برای تجهیزات حساس که نیاز به انتقال پایدار جریان دارند، استفاده از کابل مسی توصیه می‌شود.

همچنین در پروژه‌هایی که طول کابل زیاد است، استفاده از مس به دلیل کاهش افت ولتاژ بسیار منطقی‌تر است. در مقابل، در برخی پروژه‌های اقتصادی بزرگ ممکن است کابل آلومینیومی انتخاب شود.

نکات حرفه‌ای و کاربردی در انتخاب کابل مسی

برای انتخاب حرفه‌ای کابل مسی، چند نکته کلیدی وجود دارد که معمولاً کمتر به آن‌ها توجه می‌شود:

1. همیشه 20 تا 30 درصد ظرفیت بیشتر در نظر بگیرید تا در آینده دچار مشکل نشوید.
2. کیفیت برند و استاندارد کابل بسیار مهم‌تر از قیمت است.
3. در مسیرهای طولانی، افت ولتاژ را جدی بگیرید و در صورت نیاز سایز کابل را افزایش دهید.
4. نوع عایق را متناسب با محیط انتخاب کنید (مثلاً محیط‌های گرم یا مرطوب).

این نکات ساده می‌توانند از هزینه‌های سنگین و مشکلات فنی در آینده جلوگیری کنند.

ریسک‌ها و محدودیت‌ها

اگرچه کابل‌های مسی گزینه‌ای عالی هستند، اما محدودیت‌هایی نیز دارند.

هزینه بالاتر نسبت به آلومینیوم یکی از مهم‌ترین چالش‌هاست. همچنین در پروژه‌های بسیار بزرگ، وزن بالای کابل می‌تواند مشکلات اجرایی ایجاد کند.

در برخی شرایط خاص، مانند خطوط هوایی طولانی، استفاده از آلومینیوم اقتصادی‌تر است. بنابراین انتخاب کابل باید بر اساس تحلیل دقیق پروژه انجام شود.

سوالات متداول

1. بهترین سایز کابل مسی برای ساختمان چیست؟
بسته به مصرف، معمولاً 1.5 برای روشنایی و 2.5 برای پریزها استفاده می‌شود.

2. تفاوت کابل مسی و آلومینیومی چیست؟
مس رسانایی بالاتر و افت ولتاژ کمتر دارد، اما گران‌تر است.

3. کابل افشان بهتر است یا مفتولی؟
برای انعطاف، افشان بهتر است؛ برای استحکام، مفتولی مناسب‌تر است.

4. کابل فشار قوی کجا استفاده می‌شود؟
در شبکه‌های انتقال برق و پست‌های توزیع.

5. چگونه سایز کابل مناسب را انتخاب کنیم؟
با توجه به جریان، طول مسیر و شرایط محیطی.

6. آیا کابل مسی زنگ می‌زند؟
خیر، اما ممکن است در شرایط خاص دچار اکسیداسیون سطحی شود.

7. آیا می‌توان از کابل نازک‌تر برای صرفه‌جویی استفاده کرد؟
خیر، این کار خطرناک است و باعث افزایش حرارت می‌شود.

8. کابل XLPE چیست؟
نوعی عایق پیشرفته مقاوم در برابر حرارت و ولتاژ بالا.

9. عمر کابل مسی چقدر است؟
در شرایط استاندارد، بیش از 20 سال.

10. آیا کابل مسی برای فضای باز مناسب است؟
بله، اگر دارای روکش مناسب باشد.

در نهایت

در این مقاله به‌صورت کامل با انواع کابل مسی، سایزبندی‌ها، کاربردها و نکات مهم انتخاب آن آشنا شدیم. کابل‌های مسی به دلیل رسانایی بالا، دوام و ایمنی، یکی از بهترین گزینه‌ها برای سیستم‌های برق‌رسانی هستند، اما انتخاب صحیح آن‌ها نیازمند دانش و دقت است. اگر سایز یا نوع کابل را اشتباه انتخاب کنید، ممکن است با مشکلاتی مانند افت ولتاژ، داغ شدن یا حتی خطرات جدی مواجه شوید. بنابراین توصیه می‌شود همیشه بر اساس نیاز واقعی پروژه، شرایط محیطی و استانداردهای فنی تصمیم‌گیری کنید. اگر هنوز در انتخاب کابل مناسب تردید دارید، مشاوره با یک متخصص می‌تواند بهترین سرمایه‌گذاری برای جلوگیری از هزینه‌های آینده باشد.
