انواع سیستم ارتینگ شامل سه مدل اصلی TN، TT و IT هستند که هرکدام بر اساس نحوه اتصال نول و بدنه تجهیزات به زمین طراحی شدهاند و بسته به نوع ساختمان و سطح ایمنی مورد نیاز انتخاب میشوند. اگر بخواهیم ساده بگوییم، سیستم ارتینگ (اتصال زمین) راهی است برای انتقال جریانهای خطرناک مانند نشتی برق یا اتصال کوتاه به زمین، تا از برقگرفتگی افراد و آسیب به تجهیزات جلوگیری شود.
حالا چالش اصلی اینجاست: بسیاری از افراد نمیدانند کدام نوع سیستم ارت برای پروژه آنها مناسبتر است یا تفاوت این سیستمها دقیقاً در چیست. انتخاب اشتباه میتواند باعث کاهش ایمنی، عملکرد ضعیف تجهیزات حفاظتی و حتی خسارتهای جدی شود. به همین دلیل شناخت دقیق انواع سیستم های ارتینگ و کاربرد هرکدام، نهتنها برای مهندسان برق بلکه برای هر کسی که با برق ساختمان یا صنعت سروکار دارد ضروری است. در ادامه این مقاله، بهصورت کامل و کاربردی تمام انواع سیستم ارت، تفاوتها، مزایا، معایب و نکات مهم انتخاب آنها را بررسی میکنیم.
سیستم ارتینگ (Earthing System) یا سیستم اتصال زمین، روشی برای اتصال بخشهای فلزی تجهیزات الکتریکی، تابلوهای برق و بدنه دستگاهها به زمین است. هدف اصلی این سیستم ایجاد یک مسیر کممقاومت برای عبور جریانهای خطا و تخلیه انرژیهای اضافی به زمین است.
در شرایط عادی، تجهیزات الکتریکی بدون مشکل کار میکنند؛ اما در صورت ایجاد نقص مانند اتصال سیم فاز به بدنه دستگاه، بدنه فلزی میتواند دارای ولتاژ خطرناک شود. اگر سیستم ارتینگ مناسب وجود نداشته باشد، فردی که با دستگاه تماس پیدا میکند ممکن است مسیر عبور جریان به زمین شود.
اهمیت سیستم ارتینگ فقط به حفاظت افراد محدود نمیشود. این سیستم در موارد زیر نیز نقش حیاتی دارد:
به همین دلیل در ساختمانهای مسکونی، کارخانهها، مراکز داده، نیروگاهها و تأسیسات صنعتی، اجرای صحیح سیستم ارتینگ یک الزام ایمنی محسوب میشود.
به طور کلی انواع سیستم ارت را میتوان بر اساس نحوه اتصال نقطه نول منبع تغذیه و بدنه تجهیزات به زمین دستهبندی کرد. رایجترین دستهبندی مطابق استاندارد IEC، شامل سیستمهای TN، TT و IT است.
هرکدام از این سیستمها برای شرایط خاصی طراحی شدهاند و انتخاب بین آنها به عواملی مانند نوع مصرفکننده، سطح حفاظت مورد نیاز و قوانین برق منطقه بستگی دارد.
سیستم TN یکی از رایجترین انواع سیستم های ارتینگ در شبکههای برق است. در این روش، نقطه نول منبع تغذیه مستقیماً به زمین متصل میشود و بدنه تجهیزات نیز از طریق هادی حفاظتی به همین نقطه زمین مرتبط میشود.
حرف T در نام این سیستم نشاندهنده اتصال مستقیم یک نقطه از منبع به زمین است و حرف N نشان میدهد که بدنه تجهیزات به نقطه نول شبکه متصل شده است.
سیستم TN خود به چند زیرمجموعه تقسیم میشود:
در این مدل، سیم نول (Neutral) و سیم حفاظتی ارت (PE) از ابتدا تا انتهای شبکه کاملاً جدا هستند.
مزایا:
معایب:
این روش معمولاً در مراکز حساس مانند بیمارستانها، دیتاسنترها و تجهیزات دقیق استفاده میشود.
در سیستم TN-C، سیم نول و ارت در یک هادی مشترک به نام PEN ترکیب میشوند.
مزایا:
معایب:
به همین دلیل استفاده از این سیستم در بسیاری از کاربردهای جدید محدود شده است.
این سیستم ترکیبی از TN-C و TN-S است. در بخشهایی از شبکه، هادی نول و ارت مشترک هستند، اما در نقطهای مشخص از هم جدا میشوند.
این روش در بسیاری از ساختمانهای شهری رایج است، زیرا تعادل مناسبی بین هزینه و سطح ایمنی ایجاد میکند.
سیستم TT یکی دیگر از انواع سیستم ارتینگ است که در آن نقطه نول منبع برق به زمین متصل است، اما بدنه تجهیزات مصرفکننده از طریق یک الکترود زمین مستقل به زمین وصل میشود.
به عبارت دیگر، مصرفکننده سیستم ارت جداگانهای از شبکه برق دارد.
مزایای سیستم TT:
معایب:
این سیستم معمولاً در موارد زیر کاربرد دارد:
در سیستم IT، نقطه نول منبع تغذیه مستقیماً به زمین متصل نیست یا از طریق امپدانس بالا به زمین ارتباط دارد. در این روش، اولین خطای اتصال زمین معمولاً باعث قطع فوری برق نمیشود.
ویژگی اصلی سیستم IT این است که امکان ادامه کار تجهیزات حتی پس از اولین خطا وجود دارد.
کاربردهای مهم:
مزایا:
معایب:

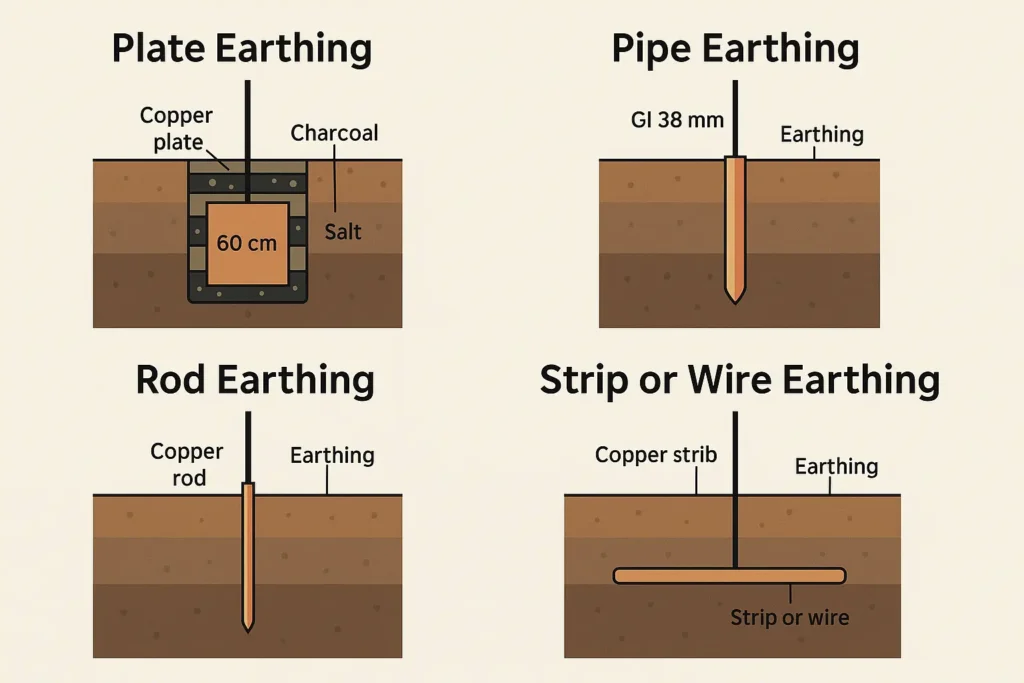

علاوه بر تقسیمبندی استاندارد شبکه، سیستمهای ارتینگ از نظر روش اجرا نیز به چند نوع تقسیم میشوند.
در این روش یک الکترود یا صفحه مسی در عمق زمین قرار داده میشود تا مقاومت اتصال زمین کاهش پیدا کند.
این روش زمانی مناسب است که لایههای سطحی خاک مقاومت بالایی داشته باشند.
مزایا:
معایب:
در سیستم ارت صفحهای، یک صفحه فلزی معمولاً از جنس مس یا گالوانیزه در زمین دفن میشود.
عوامل مؤثر بر عملکرد:
این روش در پروژههای صنعتی و ساختمانی کاربرد زیادی دارد.
در این روش از میلههای فلزی که به صورت عمودی در زمین کوبیده میشوند استفاده میشود.
مزایا:
معایب:
انتخاب سیستم ارت مناسب به عوامل مختلفی بستگی دارد و نمیتوان یک روش را برای همه پروژهها مناسب دانست.
مهمترین عوامل عبارتاند از:
برای ساختمان مسکونی، سیستم سادهتر ممکن است کافی باشد؛ اما در کارخانهها، بیمارستانها و مراکز داده، سطح حفاظت بالاتری نیاز است.
خاکهای مختلف مقاومت الکتریکی متفاوتی دارند. خاک مرطوب معمولاً رسانایی بهتری نسبت به خاک خشک و سنگی دارد.
تجهیزات الکترونیکی حساس به نویز و نوسانات برق نیازمند سیستم ارت دقیقتر هستند.
استانداردهای ملی و بینالمللی مانند IEC 60364 و IEEE 80 میتوانند در انتخاب روش مناسب تأثیرگذار باشند.
اجرای نادرست سیستم ارت ممکن است باعث شود حتی وجود چاه ارت نیز امنیت کافی ایجاد نکند.
برخی اشتباهات رایج:
کابل ارت باید توانایی عبور جریان خطا را داشته باشد.
صرفاً نصب یک الکترود به معنی داشتن ارت استاندارد نیست. مقاومت زمین باید اندازهگیری شود.
اتصالات ارت باید کاملاً محکم، مقاوم در برابر خوردگی و دارای هدایت مناسب باشند.
سیستم ارتینگ باید در دورههای مشخص بررسی و تست شود، زیرا خوردگی یا تغییر شرایط خاک میتواند عملکرد آن را کاهش دهد.
هیچ سیستم ارتینگی بدون طراحی صحیح نمیتواند امنیت کامل ایجاد کند. عواملی مانند شرایط آبوهوایی، نوع خاک، خوردگی فلزات و تغییرات ساختاری ساختمان میتوانند عملکرد سیستم را تحت تأثیر قرار دهند.
همچنین مقاومت بسیار پایین همیشه به معنی بهترین سیستم نیست؛ بلکه سیستم باید مطابق طراحی مهندسی و نیازهای حفاظتی پروژه انتخاب شود.
در پروژههای حساس، طراحی سیستم ارت باید توسط متخصص برق انجام شود تا خطرات احتمالی کاهش پیدا کند.
سیستم ارتینگ مجموعهای از تجهیزات و اتصالات است که جریانهای ناخواسته برق را به زمین منتقل میکند تا خطر برقگرفتگی و آسیب تجهیزات کاهش پیدا کند.
سه نوع اصلی سیستم ارتینگ در استاندارد IEC شامل TN، TT و IT است که هرکدام کاربردهای متفاوتی دارند.
بهترین سیستم ارتینگ به شرایط پروژه، نوع ساختمان، تجهیزات و شرایط خاک بستگی دارد و نمیتوان یک نوع را برای همه موارد مناسب دانست.
در سیستم TN بدنه تجهیزات به نقطه زمین شبکه متصل است، اما در سیستم TT مصرفکننده دارای اتصال زمین مستقل است.
در بسیاری از ساختمانها اجرای سیستم ارت ضروری است، اما روش اجرا باید بر اساس طراحی برق و استانداردهای مربوطه تعیین شود.
مقدار مناسب مقاومت ارت به نوع پروژه و استاندارد مورد استفاده بستگی دارد، اما معمولاً هرچه مقاومت کمتر باشد عملکرد حفاظتی بهتر خواهد بود.
بله، سیستم ارت باید به صورت دورهای بررسی و تست شود تا از عملکرد صحیح آن اطمینان حاصل شود.
در بسیاری از منابع این دو اصطلاح مشابه استفاده میشوند، اما در برخی استانداردها تفاوتهایی در کاربرد آنها وجود دارد.
انواع سیستم ارتینگ نقش بسیار مهمی در ایمنی تأسیسات الکتریکی دارند و انتخاب صحیح آنها میتواند از جان افراد، تجهیزات گرانقیمت و کل شبکه برق محافظت کند. سیستمهای TN، TT و IT سه ساختار اصلی اتصال زمین هستند که هرکدام برای شرایط خاصی طراحی شدهاند. علاوه بر این، روشهای اجرای ارت مانند چاه ارت، ارت صفحهای و ارت میلهای نیز باید با توجه به شرایط خاک و نیاز پروژه انتخاب شوند.
برای انتخاب بهترین سیستم ارتینگ، توجه به عواملی مانند نوع ساختمان، حساسیت تجهیزات، استانداردهای اجرایی و مقاومت زمین ضروری است. استفاده از یک سیستم نامناسب یا اجرای غیر اصولی حتی با وجود تجهیزات ارت، میتواند خطرات جدی ایجاد کند.
بنابراین سیستم ارتینگ نباید فقط به عنوان یک الزام ساختمانی دیده شود، بلکه یک بخش حیاتی از طراحی ایمنی برق است. با طراحی اصولی، اجرای استاندارد و تستهای دورهای میتوان یک سیستم اتصال زمین مطمئن ایجاد کرد که سالها عملکرد حفاظتی مناسبی داشته باشد.
