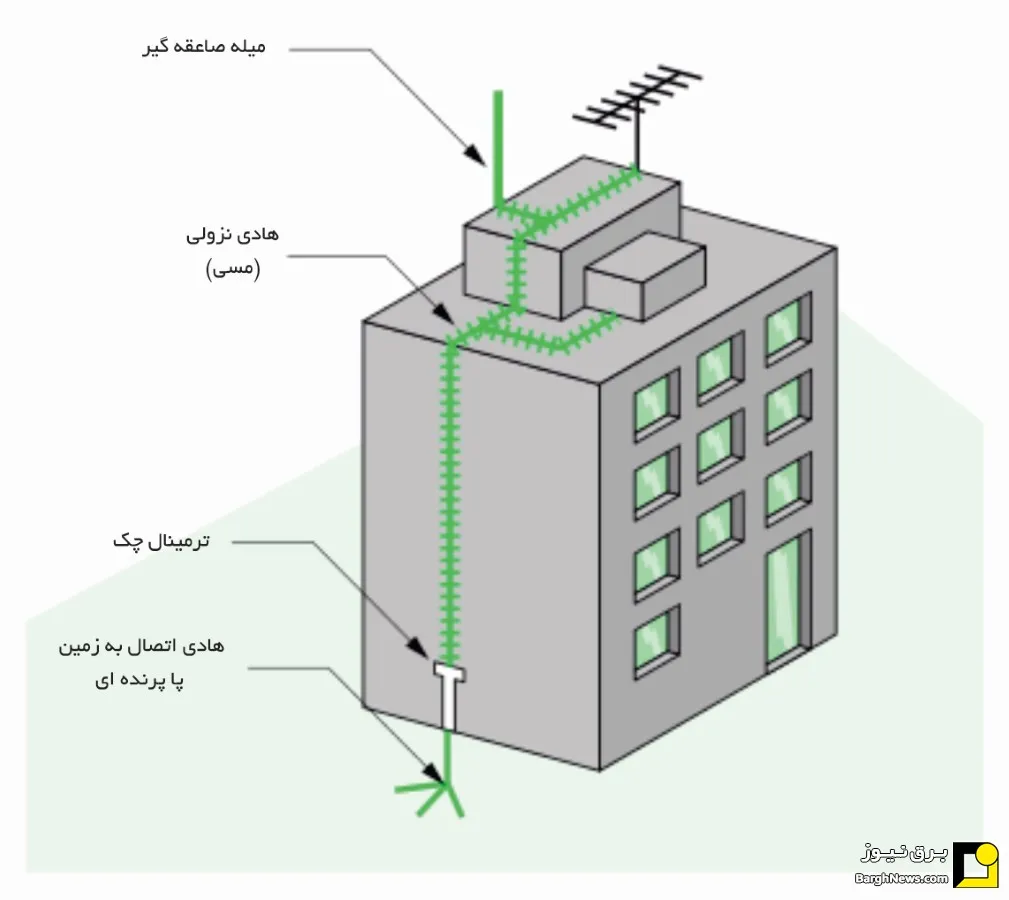

هادی نزولی صاعقه گیر مسیر رسانایی است که جریان عظیم صاعقه را از میله یا سیستم دریافتکننده روی بام به سیستم زمین منتقل میکند. این بخش حیاتی، از آسیب به سازه، تجهیزات الکتریکی و افراد جلوگیری میکند. استاندارد هادی نزولی صاعقهگیر شامل الزامات دقیق در مورد جنس، سطح مقطع، مسیر نصب و اتصال به زمین است. رعایت صحیح شرایط نصب هادی نزولی، عملکرد ایمن کل سیستم حفاظت در برابر صاعقه را تضمین میکند. در ادامه، بهصورت کامل و کاربردی به بررسی این موضوع میپردازیم.
هادی نزولی (Down Conductor) یکی از اجزای اصلی سیستم صاعقهگیر است که وظیفه دارد جریان صاعقه را بهصورت کنترلشده به زمین منتقل کند. اگر این مسیر بهدرستی طراحی و اجرا نشود، انرژی صاعقه میتواند از مسیرهای ناخواسته عبور کرده و باعث آتشسوزی، آسیب به تجهیزات یا حتی خطر جانی شود.
چرا اهمیت دارد؟
محتوای پیشنهادی: سیم ارت را به کجا وصل کنیم؟
هادی نزولی صاعقهگیر بهطور کلی بر اساس نوع اجرا، جنس هادی و ساختار سیستم حفاظت به چند دسته تقسیم میشود. انتخاب نوع مناسب، مستقیماً روی عملکرد ایمن سیستم و رعایت استاندارد هادی نزولی صاعقه گیر تأثیر دارد. در ادامه، انواع هادی نزولی را بهصورت دقیق و کاربردی بررسی میکنیم.
هادیهای نزولی معمولا به سه نوع روکار، توکار و طبیعی تقسیم میشوند.

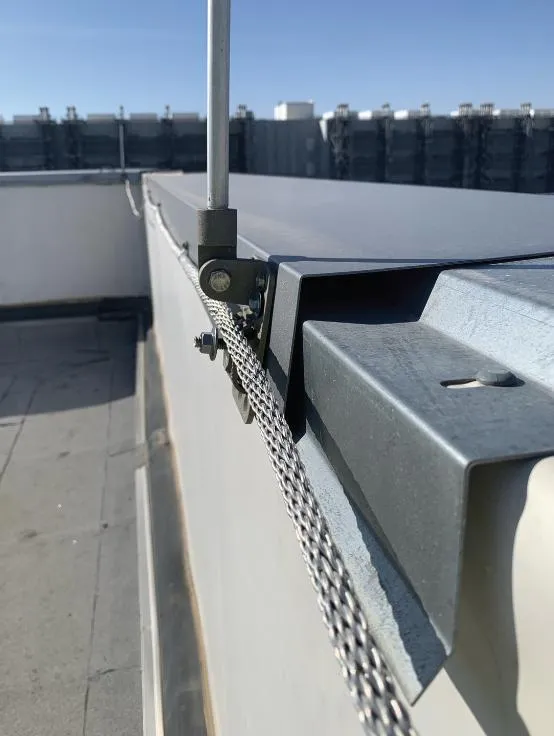

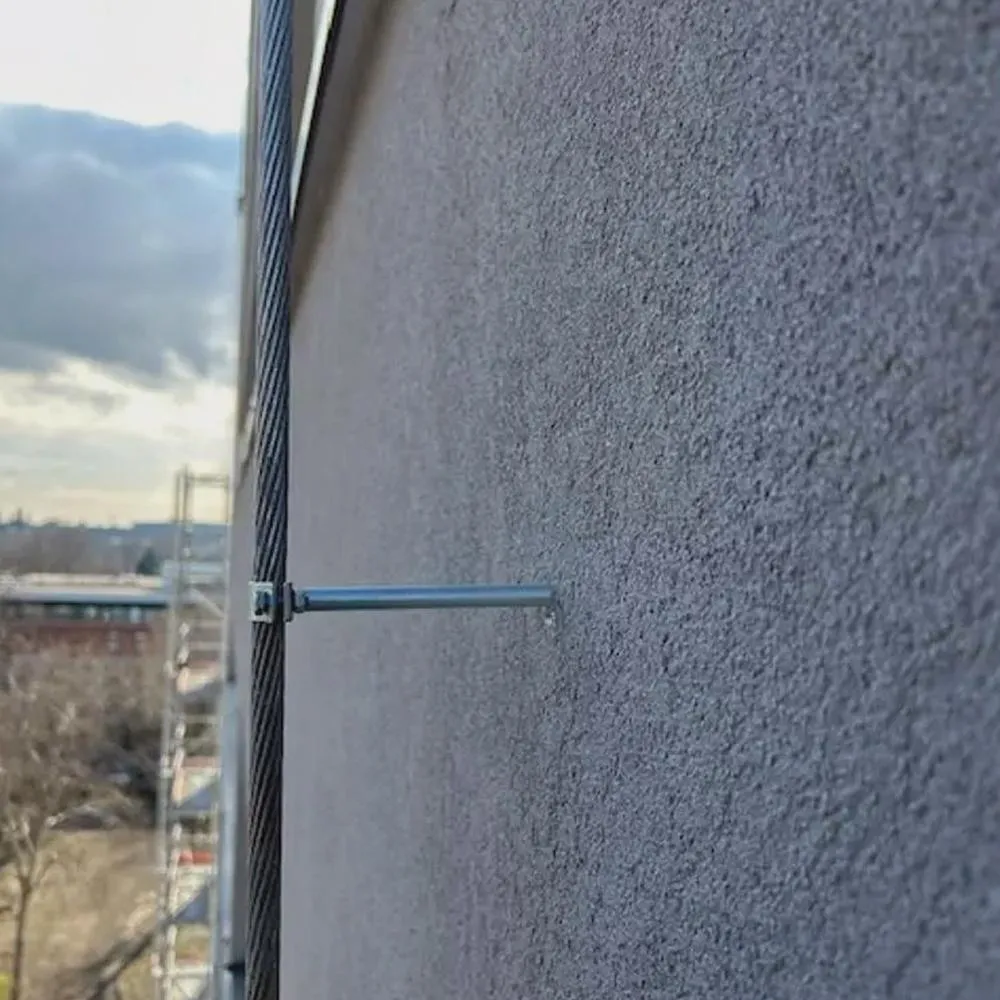

در این روش، هادی نزولی روی سطح خارجی ساختمان نصب میشود.
ویژگیها:
کاربرد: ساختمانهای مسکونی، اداری و صنعتی

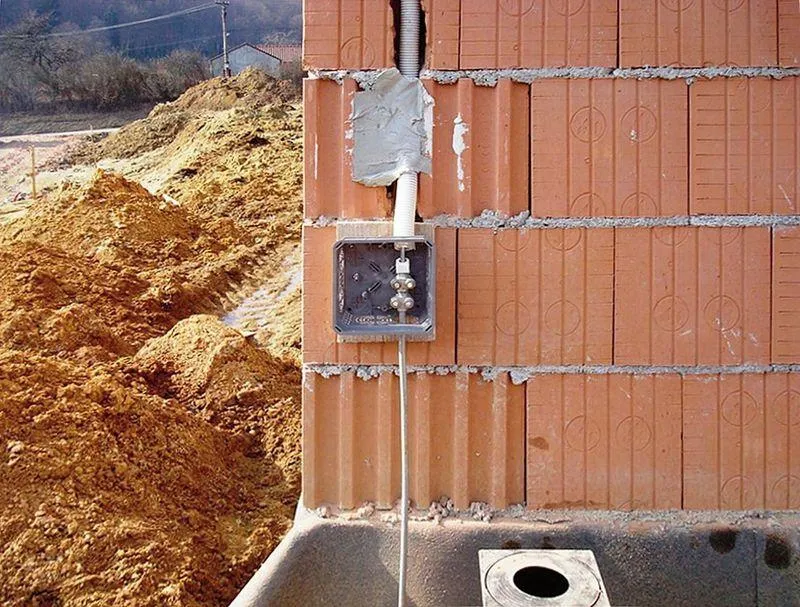

هادی داخل دیوار، ستون یا کانالهای مخصوص عبور داده میشود.
ویژگیها:
نکته مهم: باید کاملاً مطابق شرایط نصب هادی نزولی اجرا شود تا خطر افزایش مقاومت یا قطع مسیر ایجاد نشود.
در این حالت، از اجزای فلزی خود ساختمان (مثل اسکلت فلزی یا میلگردها) بهعنوان هادی استفاده میشود.
ویژگیها:
کاربرد: سازههای فلزی یا بتنآرمه با طراحی مهندسی

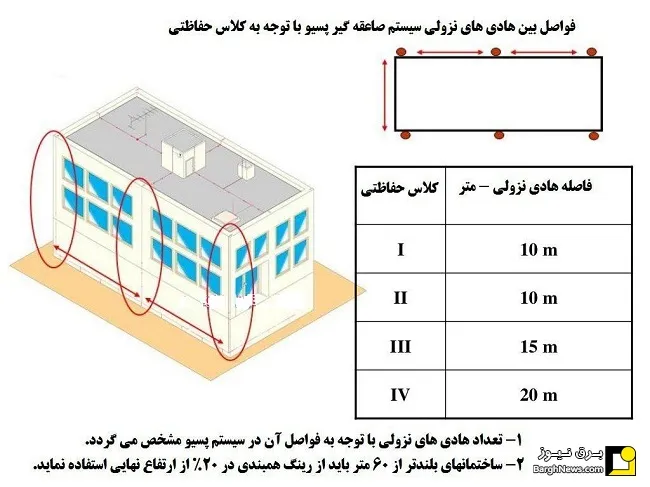

استانداردهای بینالمللی مانند IEC 62305 و استانداردهای ملی، الزامات دقیقی برای طراحی و نصب هادی نزولی ارائه میدهند.
مهمترین نکات استاندارد:
در صورت مشاهده این موارد، باید فوراً با متخصص سیستم ارت و صاعقهگیر مشورت شود.
هادی نزولی صاعقهگیر یکی از حیاتیترین اجزای سیستم حفاظت در برابر صاعقه است که وظیفه انتقال ایمن جریان بسیار قوی صاعقه به زمین را بر عهده دارد. عملکرد صحیح این بخش، مستقیماً به رعایت استاندارد هادی نزولی صاعقه گیر، انتخاب متریال مناسب و اجرای اصولی وابسته است.
نکته کلیدی این است که حتی بهترین تجهیزات صاعقهگیر، بدون اجرای صحیح هادی نزولی عملاً کارایی لازم را نخواهند داشت. کوچکترین خطا در مسیر، اتصال یا سطح مقطع میتواند باعث انتقال جریان به مسیرهای ناخواسته و ایجاد خسارات جدی شود.
در نهایت، برای دستیابی به یک سیستم ایمن و قابل اعتماد:
اگر این سه اصل رعایت شود، هادی نزولی میتواند نقش خود را بهعنوان ستون اصلی ایمنی در برابر صاعقه بهخوبی ایفا کند.
در این بخش به تعدادی از سوالات پرتکرار شما عزیزان درباره هادی نزولی صاعقه گیر پاسخ دادیم.
بله، اما باید از مسیر محافظتشده و قابل بازرسی استفاده شود و استانداردها رعایت گردد.
حداقل فاصله ایمن باید رعایت شود (معمولاً چند سانتیمتر تا چند ده سانتیمتر بسته به شرایط).
برای ساختمانهای کوچک ممکن است کافی باشد، اما در ساختمانهای بزرگ حداقل دو مسیر توصیه میشود.
مس بهترین عملکرد را دارد، اما آلومینیوم و فولاد گالوانیزه هم استفاده میشوند.
خطر عبور جریان صاعقه از مسیرهای ناخواسته و آسیب جدی به سازه افزایش مییابد.
بله، حداقل سالی یکبار باید بررسی شود.
خیر، باید از هادیهای استاندارد با سطح مقطع مشخص استفاده شود.
بسته به متریال، ارتفاع ساختمان و پیچیدگی پروژه متفاوت است.
در صورت اجرای اصولی، میتوان آن را بهصورت نامحسوس نصب کرد.
هادی نزولی مسیر انتقال است، اما سیستم ارت محل تخلیه جریان در زمین است.
