الکترود زمین (Earth Electrode) به مجموعهای از هادیها گفته میشود که برای انتقال جریانهای خطا یا صاعقه به زمین و کاهش پتانسیل خطرناک بهکار میروند. هدف اصلی آن، کاهش مقاومت زمین و ایجاد مسیر ایمن برای تخلیه جریان است. انواع رایج الکترود زمین شامل میلهای، صفحهای و حلقهای هستند که بسته به شرایط خاک و کاربری انتخاب میشوند. مقدار مقاومت الکترود زمین و حوزه ولتاژ اطراف آن از مهمترین پارامترهای طراحی و ایمنی سیستم ارتینگ هستند.
انتخاب نوع مناسب الکترود، نحوه اجرای صحیح و کنترل مقاومت آن، تأثیر مستقیمی بر عملکرد سیستم ارت و میزان حفاظت ایجادشده دارد. در ادامه با انواع الکترود زمین، روشهای اجرا، حوزه ولتاژ و عوامل مؤثر بر مقاومت آن آشنا میشویم.
یک نگاه عمیقتر به این موضوع، در ادامه تمام ابعاد فنی و اجرایی آن را روشن میکند.
الکترود زمین بخشی از سیستم ارتینگ است که بهصورت مستقیم با خاک در تماس بوده و وظیفه انتقال جریانهای ناخواسته به زمین را بر عهده دارد. این جریانها میتوانند ناشی از نشتی تجهیزات، اتصال کوتاه یا حتی برخورد صاعقه باشند.
در واقع، بدون وجود یک الکترود مناسب، سیستم ارتینگ عملاً کارایی ندارد. کیفیت عملکرد این بخش مستقیماً به پارامترهایی مانند جنس الکترود، سطح تماس با خاک، رطوبت و مقاومت ویژه خاک بستگی دارد.
کاربر معمولاً زمانی به این موضوع نیاز پیدا میکند که:
در ادامه، تمام این نیازها بهصورت عملی و مهندسی پاسخ داده میشوند.

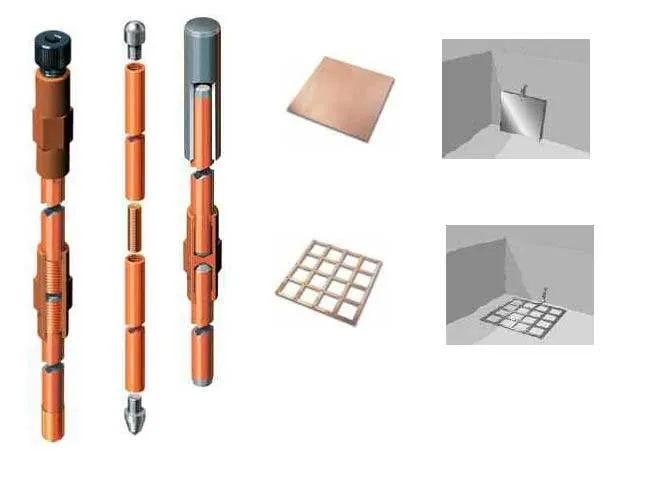

انتخاب نوع الکترود زمین به شرایط پروژه بستگی دارد. هر نوع مزایا و محدودیتهای خاص خود را دارد.
الکترود میلهای معمولاً از جنس مس یا فولاد با روکش مس ساخته شده و بهصورت عمودی در زمین کوبیده میشود.
مزایا:
محدودیت:
در این روش از یک صفحه فلزی (معمولاً مسی) استفاده میشود که در عمق زمین دفن میگردد.
مزایا:
محدودیت:
الکترود حلقهای بهصورت یک هادی حلقوی در اطراف ساختمان یا تأسیسات اجرا میشود. یعنی برخلاف الکترود میلهای که یک میله بهصورت عمودی داخل زمین قرار میگیرد، در نوع حلقهای، هادی در امتداد محیط ساختمان بهصورت افقی در داخل خاک دفن میشود و ابتدا و انتهای آن به هم متصل میشوند تا یک مسیر بسته ایجاد شود.
مزایا:
این نوع بیشتر در پروژههای صنعتی و ساختمانهای حساس استفاده میشود.
اجرای صحیح الکترود زمین تأثیر مستقیم بر عملکرد آن دارد. مراحل استاندارد شامل:
ابتدا مقاومت ویژه خاک اندازهگیری میشود. این پارامتر تعیینکننده نوع الکترود است.
بر اساس شرایط خاک، یکی از انواع میلهای، صفحهای یا حلقهای انتخاب میشود.
موادی مانند بنتونیت یا ژل ارت برای کاهش مقاومت استفاده میشوند.
با استفاده از کابل مسی یا تسمه، الکترود به تابلو برق یا سیستم حفاظتی متصل میشود.
مقاومت زمین با دستگاه ارت تستر اندازهگیری میشود.
مقاومت الکترود زمین یکی از مهمترین شاخصهای عملکرد سیستم ارتینگ است.
هرچه مقاومت کمتر باشد، ایمنی بیشتر خواهد بود.
وقتی جریان به زمین منتقل میشود، اطراف الکترود یک میدان پتانسیل ایجاد میشود که به آن حوزه ولتاژ گفته میشود.
در طراحی حرفهای، باید این حوزه بهگونهای کنترل شود که برای انسان و تجهیزات خطرناک نباشد.
الکترود زمین در بخشهای مختلفی استفاده میشود:
در تمام این موارد، هدف اصلی افزایش ایمنی و حفاظت از تجهیزات است.
اجرای الکترود زمین فقط به دفن کردن یک هادی در خاک محدود نمیشود. عملکرد واقعی سیستم ارت به عواملی مانند مقاومت ویژه خاک، سطح تماس الکترود با زمین، کیفیت اتصالات، عمق و آرایش الکترود و شرایط رطوبتی خاک وابسته است. به همین دلیل، ممکن است دو سیستم که از نظر ظاهری مشابه هستند، عملکرد کاملاً متفاوتی داشته باشند.
یکی از مهمترین نکات این است که نوع الکترود نباید بدون توجه به شرایط خاک انتخاب شود. خاکهای رسی و مرطوب معمولاً رسانایی بهتری نسبت به خاکهای شنی، خشک یا سنگلاخی دارند.
در پروژههای مهم، بهتر است ابتدا مقاومت ویژه خاک اندازهگیری شود. این اندازهگیری به طراح کمک میکند مشخص کند استفاده از یک الکترود میلهای، حلقهای، صفحهای یا ترکیبی از چند الکترود چه نتیجهای خواهد داشت.
بنابراین نمیتوان یک عمق، طول یا تعداد مشخص را برای همه پروژهها بهعنوان «بهترین روش» معرفی کرد؛ طراحی باید بر اساس شرایط واقعی محل انجام شود.
یکی از باورهای رایج این است که هرچه الکترود را عمیقتر کنیم، مقاومت زمین حتماً کمتر میشود. این موضوع همیشه درست نیست.
اگر الکترود در لایهای از خاک با مقاومت ویژه بالاتر قرار بگیرد، افزایش عمق ممکن است تأثیر قابلتوجهی نداشته باشد. چیزی که اهمیت دارد این است که الکترود در تماس مؤثر با خاکی قرار گیرد که ویژگی الکتریکی مناسبی دارد.
به همین دلیل، اندازهگیری و تست پس از اجرا از حدس زدن بر اساس عمق مهمتر است.
در الکترود زمین حلقهای، هادی باید یک مسیر پیوسته و مطمئن در اطراف ساختمان ایجاد کند. محل اتصال دو بخش هادی، نقطه حساسی در سیستم است؛ زیرا اتصال ضعیف میتواند در طول زمان بر اثر خوردگی، شل شدن یا عوامل محیطی دچار مشکل شود.
برای همین، نوع اتصال باید متناسب با طراحی و استاندارد پروژه انتخاب شود. در پروژههای حساس، استفاده از اتصالات دائمی و کممقاومت مانند جوش احتراقی (اگزوترمیک) میتواند گزینه مناسبی باشد؛ در سایر موارد نیز باید از اتصالات مکانیکی تأییدشده و مناسب محیط استفاده شود.
مس به دلیل رسانایی الکتریکی مناسب و مقاومت نسبتاً خوب در برابر خوردگی، یکی از هادیهای متداول در سیستمهای زمین است. بااینحال، انتخاب جنس و سطح مقطع هادی باید بر اساس نوع سیستم، جریان مورد انتظار، شرایط محیطی و الزامات استاندارد پروژه انجام شود.
همچنین باید به خوردگی گالوانیکی توجه داشت. اتصال مستقیم فلزات غیرهمجنس، بهخصوص در محیط مرطوب، میتواند باعث خوردگی یکی از فلزات شود. بنابراین جنس الکترود، هادی و اتصالات باید با یکدیگر سازگار باشند.
خرید تجهیزات مسی ارتینگ از سرزمین مس
گاهی برای پایین آوردن مقاومت زمین از نمک یا ترکیباتی استفاده میشود که در کوتاهمدت رسانایی خاک را افزایش میدهند. مشکل اینجاست که این مواد میتوانند خوردگی الکترود و هادی را افزایش داده و عملکرد سیستم را در بلندمدت کاهش دهند.
اگر مقاومت زمین بالا باشد، ابتدا باید علت آن مشخص شود. بسته به شرایط پروژه، میتوان از روشهایی مانند افزایش طول یا تعداد الکترودها، تغییر آرایش الکترود، استفاده از الکترود حلقهای یا مواد کاهنده مقاومت مورد تأیید استفاده کرد.
مقاومت زمین یک مقدار کاملاً ثابت و مستقل از شرایط محیطی نیست. تغییرات رطوبت، دما و شرایط خاک میتواند مقدار اندازهگیریشده را تغییر دهد.
به همین دلیل، اگر سیستم ارت در یک فصل مرطوب مقدار بسیار خوبی داشته باشد، نباید تصور کرد که در فصل خشک نیز دقیقاً همان عملکرد را خواهد داشت. در پروژههای حساس، شرایط فصلی باید در طراحی و ارزیابی سیستم در نظر گرفته شود.
برای کاهش مقاومت زمین، گاهی چند میله یا الکترود بهصورت موازی استفاده میشود. اما قرار دادن چند الکترود در فاصله بسیار کم از یکدیگر الزاماً به اندازه انتظار، مقاومت کل را کاهش نمیدهد.
دلیل این موضوع همپوشانی حوزههای جریان اطراف الکترودها است. هرچه آرایش الکترودها اصولیتر و فاصله آنها مناسبتر باشد، استفاده از چند الکترود میتواند اثربخشی بیشتری داشته باشد.
بنابراین صرفاً زیاد کردن تعداد میلهها راهحل مناسبی نیست؛ آرایش و فاصله نیز باید محاسبه شود.
در سیستم حفاظت در برابر صاعقه، موضوع فقط این نیست که مقاومت زمین به یک عدد پایین برسد. همبندی، مسیر جریان، طول مسیر هادی، کیفیت اتصالات و کنترل اختلاف پتانسیل نیز اهمیت زیادی دارند.
جریان صاعقه بسیار سریع و شدید است؛ بنابراین سیستم باید طوری طراحی شود که مسیر جریان تا حد امکان مناسب و پیوسته باشد و اختلاف پتانسیل خطرناک بین بخشهای مختلف ساختمان ایجاد نشود.
به همین دلیل، الکترود حلقهای در برخی پروژهها میتواند در کنار شبکه همبندی و سیستم حفاظت در برابر صاعقه نقش مهمی داشته باشد.

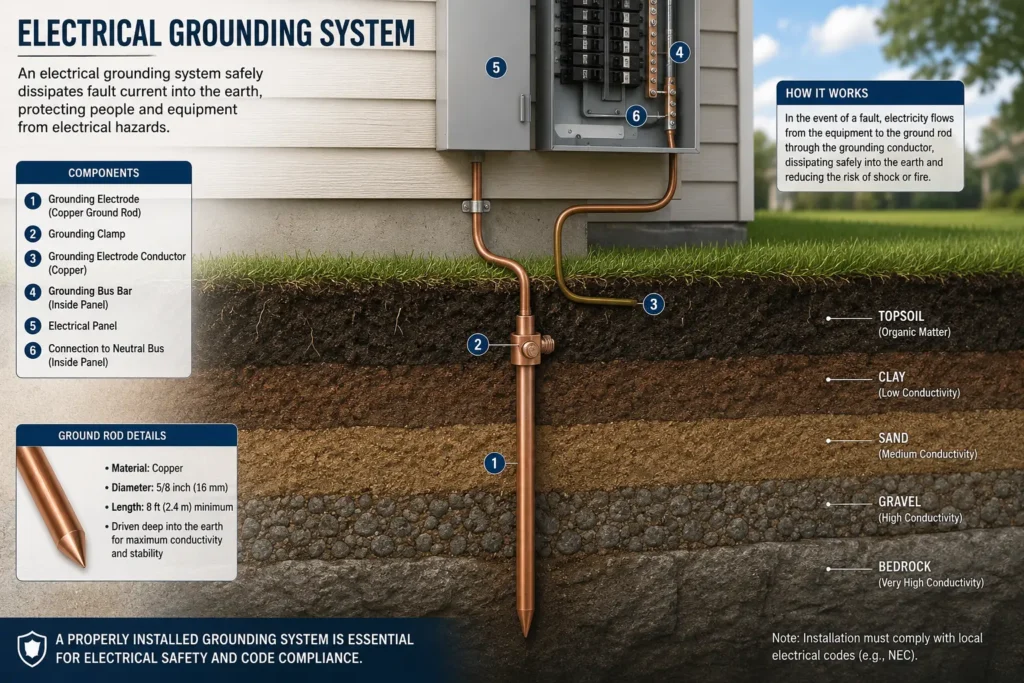

الکترود زمین فقط بخشی از یک سیستم کامل ارتینگ است. ممکن است یک الکترود بسیار مناسب در خاک داشته باشید، اما اگر اتصال آن به شینه اصلی زمین، تجهیزات یا سایر بخشهای سیستم بهدرستی انجام نشده باشد، عملکرد کل سیستم دچار مشکل میشود.
به زبان ساده:
الکترود → هادی اتصال → شینه اصلی زمین → هادیهای حفاظتی و همبندی → تجهیزات
همه این زنجیره باید بهصورت یک سیستم یکپارچه طراحی و اجرا شود.
محتوای پیشنهادی: انواع سیستم ارتینگ
یکی از مهمترین نکات اجرایی این است که کیفیت سیستم ارت را نمیتوان فقط با نگاه کردن به آن تشخیص داد. حتی اگر الکترود، کابل و اتصالات ظاهراً کاملاً مناسب باشند، نتیجه نهایی باید با روش اندازهگیری مناسب و تجهیزات کالیبره بررسی شود.
نوع تست نیز اهمیت دارد. بسته به نوع سیستم و شرایط پروژه، روشهایی مانند تست سهنقطهای، چهار سیمه یا روشهای دیگر ممکن است مورد استفاده قرار گیرند.
بنابراین عدد مقاومت زمین باید از اندازهگیری واقعی به دست بیاید، نه از حدس یا صرفاً بر اساس عمق چاه و مقدار مواد مصرفشده.
این نکته برای جلوگیری از یک اشتباه رایج بسیار مهم است. نمیتوان گفت هر سیستم ارتی که مثلاً کمتر از ۵ اهم باشد حتماً استاندارد است و هر سیستمی که بیشتر از آن باشد حتماً مردود است.
مقدار قابل قبول مقاومت زمین به نوع تأسیسات، سیستم توزیع برق، کاربرد سیستم زمین، الزامات طراحی و استاندارد یا مقررات مورد استفاده در پروژه بستگی دارد.
بنابراین بهتر است به جای نوشتن یک عدد عمومی و قطعی، مقدار هدف مقاومت زمین در پروژه مشخص و سپس با الزامات فنی همان پروژه مقایسه شود.
سیستم ارت بعد از اجرا برای همیشه بدون تغییر باقی نمیماند. خوردگی، تغییرات خاک، آسیب مکانیکی، شل شدن اتصالات و تغییر شرایط محیطی میتوانند عملکرد آن را تحت تأثیر قرار دهند.
در پروژههای مهم، باید برنامهای برای بازرسی چشمی اتصالات، بررسی وضعیت هادیها و اندازهگیری دورهای مقاومت سیستم در نظر گرفته شود. فاصله زمانی این بررسیها نیز باید متناسب با نوع تأسیسات و الزامات پروژه تعیین شود.
اگر بخواهیم مهمترین نکات را به زبان ساده خلاصه کنیم، یک الکترود زمین مناسب باید بر اساس شرایط واقعی خاک و نیاز پروژه طراحی شود، هادی و اتصالات آن کیفیت مناسبی داشته باشند، از روشهای خورنده برای کاهش مقاومت استفاده نشود، آرایش چند الکترود با فاصله و طراحی مناسب انجام شود و در نهایت عملکرد سیستم با تجهیزات اندازهگیری مناسب تأیید شود.
مهمتر از همه، پایین بودن عدد مقاومت بهتنهایی نشانه یک سیستم ارتینگ کامل و ایمن نیست؛ مسیر جریان، همبندی، کیفیت اتصالات و هماهنگی تمام اجزای سیستم نیز باید در نظر گرفته شوند.
1. الکترود زمین چیست؟
هادیای که جریان خطا را به زمین منتقل میکند.
2. بهترین نوع الکترود کدام است؟
بسته به خاک؛ معمولاً ترکیبی بهترین نتیجه را میدهد.
3. مقاومت زمین باید چند اهم باشد؟
برای ساختمان معمولی زیر 5 اهم.
4. آیا میتوان مقاومت زمین را کاهش داد؟
بله، با مواد کاهنده یا افزایش تعداد الکترود.
5. الکترود میلهای بهتر است یا صفحهای؟
میلهای اقتصادیتر، صفحهای مؤثرتر در خاک ضعیف.
6. عمق مناسب الکترود چقدر است؟
معمولاً بین 2 تا 8 متر بسته به خاک.
7. حوزه ولتاژ خطرناک است؟
در صورت طراحی اشتباه بله.
8. آیا ارتینگ نیاز به نگهداری دارد؟
بله، تست دورهای ضروری است.
9. آیا میتوان از لوله آب بهعنوان ارت استفاده کرد؟
خیر، استاندارد نیست.
10. هزینه اجرای الکترود زمین چقدر است؟
بسته به نوع و شرایط خاک متغیر است.
الکترود زمین یکی از حیاتیترین اجزای سیستم ایمنی برق است که نقش آن در حفاظت از جان انسان و تجهیزات غیرقابلچشمپوشی است. انتخاب نوع مناسب (میلهای، صفحهای یا حلقهای)، اجرای اصولی و توجه به مقاومت زمین، سه عامل کلیدی موفقیت این سیستم هستند. همچنین درک مفاهیمی مانند حوزه ولتاژ و انجام تستهای دورهای، سطح ایمنی را به شکل قابلتوجهی افزایش میدهد.
اگر هدف شما اجرای یک سیستم ارتینگ مطمئن و استاندارد است، نباید به روشهای سنتی و غیرمهندسی اکتفا کنید. طراحی دقیق، استفاده از متریال مناسب و اجرای حرفهای، تفاوت بین یک سیستم ایمن و یک ریسک پنهان است.
