الکترود میله ای ارت یکی از رایجترین و مؤثرترین روشها برای ایجاد سیستم اتصال به زمین است که با کوبیدن یک میله فلزی رسانا در خاک، جریانهای نشتی و خطا را به زمین منتقل میکند و ایمنی تجهیزات و افراد را افزایش میدهد. اگر بخواهیم ساده بگوییم، الکترود میلهای ارت راهکاری سریع، کمهزینه و قابل اجرا در اغلب پروژههاست که در صورت نصب صحیح و رعایت استانداردها، میتواند مقاومت زمین را به حد قابل قبول برساند. بسیاری از کاربران به دنبال این هستند که بدانند الکترود میلهای چیست، چگونه نصب میشود و مقاومت آن چگونه محاسبه میشود در این مقاله دقیقاً به همین سوالات پاسخ دادهایم.
با توجه به اهمیت حفاظت الکتریکی در ساختمانها، کارگاهها و تجهیزات صنعتی، انتخاب نوع الکترود و اجرای اصولی آن نقش حیاتی در جلوگیری از برقگرفتگی و آسیب به تجهیزات دارد. اگر قصد دارید یک سیستم ارت اصولی اجرا کنید یا عملکرد سیستم فعلی را بهبود دهید، این راهنما تمام نکات فنی و کاربردی را در اختیار شما قرار میدهد.

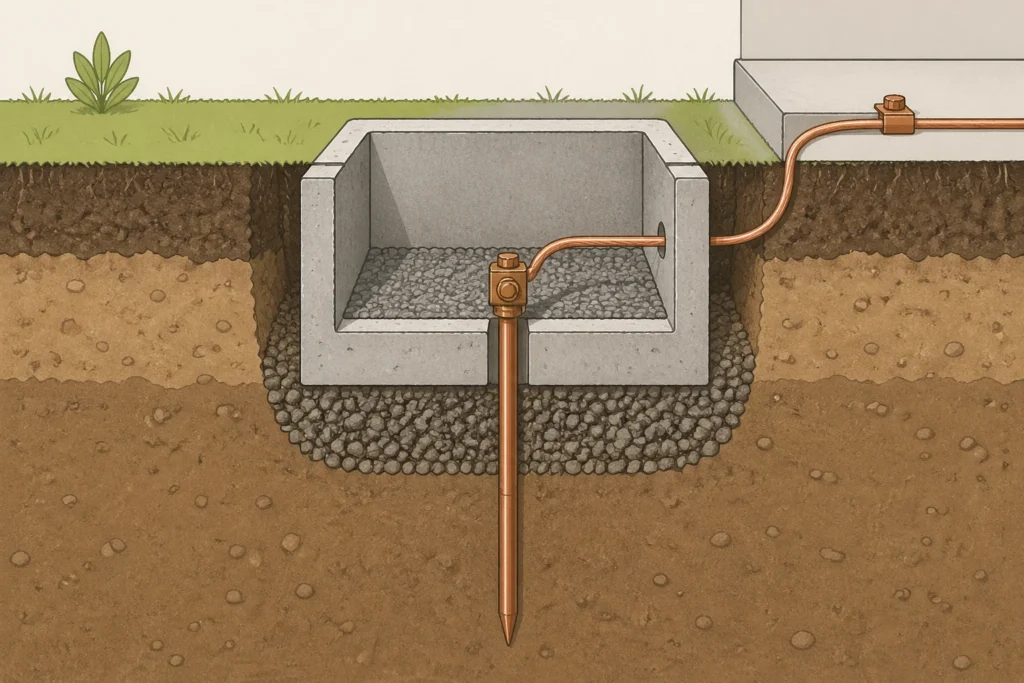

الکترود میلهای (Rod Electrode) یا همان میله ارت یک میله فلزی (معمولاً از جنس مس، فولاد با روکش مس یا فولاد گالوانیزه) است که بهصورت عمودی در زمین کوبیده میشود تا مسیر کممقاومتی برای انتقال جریانهای خطا به زمین فراهم کند.
الکترود میلهای از لحاظ جنسیت دارای سه نوع مختلف است.
خرید میله ارت مسی از سرزمین مس
در ادامه به صورت گام به گام با مراحل نصب الکترود میله ای ارت آشنا میشوید.
برای محاسبه مقاومت یک الکترود میلهای از رابطه زیر استفاده میشود:
| معیار مقایسه | الکترود میلهای (Rod Electrode) | الکترود صفحهای (Plate) | الکترود نواری/مش (Strip/Mesh) |
|---|---|---|---|
| هزینه اجرا | پایین تا متوسط | متوسط تا بالا | بالا (در پروژههای بزرگ) |
| زمان اجرا | سریع | متوسط | طولانی |
| نیاز به فضا | کم | متوسط | زیاد |
| عملکرد در خاک خشک | ضعیف تا متوسط | متوسط | خوب |
| عملکرد در خاک مرطوب | خوب | خوب | عالی |
| مقاومت نهایی قابل دستیابی | متوسط (با چند میله قابل بهبود) | متوسط | بسیار پایین |
| قابلیت توسعه و بهبود | بسیار بالا (افزودن میله) | محدود | بالا (گسترش شبکه) |
| دوام و طول عمر | وابسته به جنس میله | بالا | بسیار بالا |
| پیچیدگی اجرا | پایین | متوسط | بالا |
| نگهداری و تست | آسانتر برای تست | متوسط | نیاز به تجهیزات تخصصی |
| مناسب برای چه پروژههایی | مسکونی، کارگاهی، پروژههای کوچک | پروژههای خاص با فضای محدود | پست برق، نیروگاه، پروژههای وسیع |
| نیاز به مواد کاهنده مقاومت | در خاک خشک ضروری | گاهی نیاز دارد | بسته به طراحی |
| پایداری در بلندمدت | متوسط | بالا | بسیار بالا |
در ادامه به تعدادی از سوالات پرتکرار کاربران پاسخ دادیم.
بستگی به نوع خاک و پروژه دارد؛ در خاک مرطوب میلهای کافی است، اما در خاک خشک چاه ارت بهتر عمل میکند.
معمولاً زیر 2 اهم برای سیستمهای حساس و زیر 5 اهم برای کاربردهای عمومی.
در اکثر موارد خیر؛ معمولاً چند میله برای رسیدن به مقاومت مطلوب استفاده میشود.
بین 1.5 تا 3 متر، اما بسته به شرایط خاک قابل افزایش است.
بله، اما باید از مواد کاهنده مقاومت استفاده شود.
حداقل برابر با طول میله (معمولاً 2 تا 3 متر).
میله با روکش مس (Copper Bonded) بهترین تعادل قیمت و عملکرد را دارد.
بله، تست دورهای مقاومت توصیه میشود.
الکترود میلهای ارت یک راهکار ساده، اقتصادی و کارآمد برای ایجاد سیستم اتصال به زمین است که در بسیاری از پروژهها بهخوبی پاسخگوست. اگر درک درستی از شرایط خاک، نحوه نصب و اصول محاسبه مقاومت داشته باشید، میتوانید با استفاده از این روش، ایمنی سیستم برق را بهطور قابل توجهی افزایش دهید. نکته کلیدی این است که تنها نصب میله کافی نیست؛ انتخاب محل مناسب، استفاده از متریال باکیفیت، اتصال صحیح و تست نهایی، همگی در عملکرد نهایی تاثیر دارند.
برای پروژههای کوچک تا متوسط، این روش یک انتخاب هوشمندانه است، اما در شرایط خاص مانند خاک خشک یا پروژههای حساس، باید به سراغ راهکارهای پیشرفتهتر بروید. در نهایت، اگر هدف شما رسیدن به یک سیستم ارت استاندارد و پایدار است، ترکیب دانش فنی و اجرای اصولی، مهمترین عامل موفقیت خواهد بود.
