چاه ارت یکی از مهم‌ترین بخش‌های ایمنی ساختمان است و با هدایت جریان‌های اضافی، از برق‌گرفتگی و آسیب به تجهیزات جلوگیری می‌کند. اندازه‌گیری مقاومت چاه ارت معمولاً با دستگاه‌های تخصصی مثل ارت‌تستر انجام می‌شود؛ اما در بسیاری از مواقع (مثل نبود تجهیزات یا بررسی سریع اولیه) می‌توان با چند روش ساده و تجربی، تست چاه ارت بدون دستگاه را نیز انجام داد. این روش‌ها نتیجه دقیق عددی نمی‌دهند، اما در حد یک تست اولیه برای تشخیص سالم بودن چاه، کاربردی و قابل اعتماد هستند.

روش‌های تست چاه ارت بدون دستگاه

برای بررسی عملکرد چاه ارت بدون دستگاه ابتدا لازم است این را بدانید که روش‌‌های زیر، مقاومت زمین را به صورت تقریبی محاسبه می‌کنند.

1. بررسی اتصال و پیوستگی سیستم ارت

اولین و ساده‌ترین مرحله این است که بررسی کنیم مسیر ارت به‌درستی متصل باشد.

• اتصال سیم ارت به صفحه یا میله ارت کاملاً محکم باشد.
• روی سیم ارت، قطعی، خوردگی یا سوختگی دیده نشود.
• پیچ اتصال تابلو برق به سیم ارت محکم و زنگ‌زدگی نداشته باشد.

اگر اتصال قطع باشد، چاه ارت عملاً کار نمی‌کند.

2. تست مشکل‌سنجی با وسیله برقی (تست نشت برق ساده)

در این روش از یک وسیله برقی فلزی مثل اتو، بدنه یخچال یا کیس کامپیوتر استفاده می‌شود.

مراحل:

1. دستگاه را به برق وصل کنید.
2. با پشت دست، به‌آرامی بدنه فلزی را لمس کنید.
3. اگر نیش‌برق ضعیف یا لرزش حس شد، یعنی ارت درست کار نمی‌کند.
4. نبود هیچ‌گونه برق‌گرفتگی نشان می‌دهد که مسیر ارت به احتمال زیاد سالم است (اما دقیق نیست).

نکته: این روش برای تست دقیق نیست و فقط وجود یا عدم وجود نشت برق را تا حدودی مشخص می‌کند.

3. تست چاه ارت با لامپ (روش سنتی برقکارها)

این روش یکی از رایج‌ترین روش‌های تست چاه ارت بدون دستگاه است.

ابزار لازم:

• یک لامپ ۱۰۰ وات
• یک سرسیم یا سیم دو رشته

روش کار:

1. یکی از سیم‌ها را به فاز وصل کن.
2. سیم دیگر را به سیم ارت وصل کن.
3. اگر لامپ روشن شد:

• اگر نور لامپ متوسط یا کم باشد، چاه ارت احتمالاً سالم است.
• اگر نور لامپ خیلی کم باشد یا اصلا روشن نشود، مقاومت چاه ارت بالاست یا اتصال قطع شده است.

هشدار: هنگام تست، حتماً عایق‌بندی سیم‌ها و ایمنی رعایت شود.

4. تست ولتاژ بدنه (روش لمس چند نقطه‌ای)

در این روش با لمس چند نقطه از بدنه‌های فلزی وسایل مختلف (مثل لباسشویی، یخچال، پکیج) بررسی می‌کنیم که آیا تفاوتی در میزان نشت برق وجود دارد یا خیر.

نتایج:

• اگر هیچ‌کدام نشت برق نداشتند → احتمالاً ارت فعال است.
• اگر بدنه چند وسیله نیش‌برق داشت → چاه ارت یا قطع است یا مقاومت آن بالاست.
• اگر فقط یک وسیله نشت برق دارد → مشکل از همان وسیله است، نه چاه ارت.

5. تست رعد و برق یا بارندگی شدید (تست محیطی طبیعی)

این روش بر پایه رفتار طبیعی ارت در زمان رطوبت است.

بررسی‌ها:

1. بعد از بارندگی، مقاومت چاه ارت باید کاهش یابد.
2. در روزهای خشک و گرم، اثر نشت برق در وسایل کمی بیشتر حس می‌شود.
3. اگر قبل و بعد از بارندگی هیچ تغییری دیده نشود، احتمالاً چاه ارت به زمین مناسب نرسیده یا اتصال خراب است.

6. تست مقاومت اتصال زمین در تابلو

برقکارهای حرفه‌ای گاهی با نگاه به رفتار فیوزها، وضعیت سیم‌کشی و پدیده‌هایی مثل سیاه‌شدن تابلو، گرم‌شدن ارت و جرقه‌زدن، عملکرد چاه ارت را تشخیص می‌دهند.

نشانه‌های عملکرد خوب:

• فیوزها در زمان اتصال کوتاه سریع قطع می‌شوند
• هادی ارت گرم نمی‌شود
• در تابلو، علامت سوختگی یا نشتی دیده نمی‌شود

نشانه‌های عملکرد ضعیف:

• فیوز دیر قطع می‌کند
• روی بدنه وسایل فلزی برق حس می‌شود
• سیم ارت گرم می‌شود

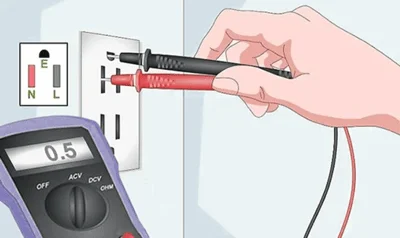

7. تست چاه ارت با مولتی متر

اگر دستگاه ارت‌تستر ندارید، مولتی‌متر می‌تواند چند تست پایه‌ای را انجام دهد (ولی مقاومت دقیق چاه را نشان نمی‌دهد).

1. تست پیوستگی سیم ارت

• مولتی‌متر روی حالت بوق یا Ω کم
• یک پراب روی شینه ارت
• پراب دیگر روی بدنه فلزی وسیله

اگر بوق یا مقاومت نزدیک صفر باشد، سیم ارت وصل است.

2. تست ولتاژ فاز–ارت

• مولتی‌متر روی AC
• پراب‌ها روی فاز و ارت

اگر حدود ۲۲۰ ولت را نشان دهد، اتصال ارت برقرار است.
اگر ولتاژ کم یا صفر باشد، نشانه قطع بودن ارت است.

3. تست ولتاژ نول–ارت

• پراب روی نول و ارت

اگر ۰ تا ۲ ولت را نشان دهد، وضعیت خوب است.
اما اگر بیش از ۵ ولت باشد، نشانه نشت یا مشکل در ارت است.

4. تست نشت بدنه وسایل

• یک پراب روی بدنه وسیله
• یک پراب روی ارت

ولتاژ بالا نشان‌دهنده مشکل در تخلیه به زمین است.

نکات مهم در تست چاه ارت بدون دستگاه

نکاتی که بهتر است هنگام بررسی عملکرد چاه ارت بدون دستگاه رعایت شود:

1. تست‌های بدون دستگاه فقط برای تشخیص اولیه‌اند

روش‌هایی مثل لامپ سری، لمس بدنه وسایل یا بررسی تابلو، عدد دقیق مقاومت را نشان نمی‌دهند و فقط می‌گویند ارت وصل است یا نه.

2. قطع بودن سیم ارت خیلی رایج‌تر از خراب بودن چاه است

در بسیاری از ساختمان‌ها مشکل اصلی از، شل شدن اتصال‌ها، زنگ‌زدگی رابط‌ها و قطع شدن سیم ارت داخل دیوار است، نه خود چاه ارت.

3. بعد از تعمیرات برق‌کشی حتماً دوباره تست کنید

تعویض فیوز، جابجایی پریز یا اضافه کردن مصرف‌کننده جدید ممکن است باعث قطع‌شدن مسیر ارت شود.

4. نشت برق بدنه همیشه نشانه مشکل در چاه نیست

گاهی مشکل از خود وسیله است (مثلاً خرابی المنت یا نشتی داخلی یخچال).
پس اگر فقط یک وسیله نیش‌برق دارد، ابتدا همان دستگاه تست شود.

5. چاه ارت در تابستان معمولاً عملکرد ضعیف‌تری دارد

خشکی خاک باعث بالا رفتن مقاومت می‌شود. اگر در تابستان مشکل نشت برق دارید و در زمستان نه، یعنی چاه شما لب مرز استاندارد کار می‌کند.

6. وجود اختلاف ولتاژ نول و ارت نشانه هشدار است

اگر با مولتی‌متر ولتاژ نول–ارت بالاتر از ۵ ولت بود، معمولاً مشکل از اتصال نول، ضعف چاه ارت و یا بار زیاد روی شبکه است و باید بررسی شود.

7. چاه‌های قدیمی هر چند سال نیاز به احیا دارند

چاه‌هایی که ۸–۱۲ سال از عمرشان گذشته باشد معمولاً نیاز به تزریق مواد کاهنده، افزایش رطوبت و یا حتی حفر چاه جدید دارند.

سخن پایانی

اگرچه تشخیص دقیق مقاومت چاه ارت فقط با دستگاه‌های استاندارد انجام می‌شود، اما این ۷ روش تجربی تست چاه ارت بدون دستگاه می‌توانند در نبود تجهیزات، وضعیت اولیه چاه را بررسی کنند. این روش‌ها برای ارزیابی سریع، پیدا کردن قطعی مسیر، بررسی نشت برق و تشخیص ارت فعال یا غیرفعال بسیار مفید هستند.
