اجرای صحیح سیستم ارت یکی از مهمترین الزامات ایمنی در تأسیسات الکتریکی است و کوچکترین خطا در آن میتواند خسارات مالی و جانی جدی به همراه داشته باشد. با این حال، در بسیاری از پروژهها اشتباهات رایج در اجرای چاه ارت به دلیل نبود بررسی دقیق خاک، انتخاب نادرست روش اجرا و بیتوجهی به استانداردها رخ میدهد. این خطاها باعث افزایش مقاومت زمین و کاهش کارایی سیستم ارت میشوند.
در این مقاله به بررسی اشتباهات رایج در اجرای چاه ارت، خطاهای نصب سیستم ارت و مشکلات متداول در اصول اجرای چاه ارت میپردازیم و توضیح میدهیم چگونه با رعایت اجرای اصولی چاه ارت میتوان یک سیستم ارت ایمن، پایدار و مطابق استاندارد اجرا کرد. این راهنما به شما کمک میکند قبل از اجرا یا در زمان اصلاح چاه ارت، تصمیمهای فنی دقیقتری بگیرید و از هزینههای دوبارهکاری جلوگیری کنید.
موارد زیر انواع اشتباه در حفاری چاه ارت هستند:
شرح مشکل: اجرای سیستم ارت بدون آزمایش مقاومت ویژه خاک (مثلاً تست وِینگِرت یا روشهای دیگر) منجر به طراحی نامناسب (عمق، تعداد میلهها، شبکه یا الکترودها) و در نتیجه مقاومت نهایی بالاتر از حد مطلوب میشود.
رفع و نکته اجرایی: همیشه پیش از حفاری، تست مقاومت ویژه انجام دهید و بر اساس آن طراحی (طول/تعداد میلهها، فاصلهها، عمق و نیاز به بهبود خاک) را تعیین کنید. در خاک با مقاومت بالا باید از میلههای بلندتر، میلههای بیشتر یا درمان خاک استفاده شود.
شرح مشکل: حفاری کمعمق یا قرار دادن الکترود در لایه خشک/سنگی باعث کاهش تماس الکترود با خاک مرطوب شده و مقاومت را بالا میبرد. انتخاب محل نامناسب (نزدیکی منابع آلاینده شیمیایی یا مکانهای با تغییرات فصلی رطوبت) نیز مشکلساز است.
رفع و نکته اجرایی: عمق و نوع الکترود را بر اساس نتایج تست خاک تعیین کنید؛ معمولاً در خاکهای معمولی عمقهای 2–3 متر برای میلهها مرسوم است اما بسته به وضعیت ممکن است نیاز به عمق بیشتر یا استفاده از الکترودهای شیمایی/افقی باشد. محل را طوری انتخاب کنید که تماس با آب زیرسطحی و خاک مرطوب حفظ شود و از منابع خورنده دور باشد.
شرح مشکل: اعتماد صرف به یک میله واحد در بسیاری از موارد کافی نیست؛ گاهی تعداد کم یا فاصلهبندی نامناسب باعث مقاومت بالا میشود.
رفع و نکته اجرایی: محاسبات طراحی (یا استفاده از نرمافزار/فرمولهای استاندارد) برای تعیین تعداد میلهها، شبکه یا ترکیب میله+شبکه انجام شود. اگر مقاومت هدف حاصل نشد، افزایش تعداد میلهها، افزایش طول یا افزودن شبکه کفایت میکند.
شرح مشکل: فلزات نامناسب یا حفاظنشده (مثل فولاد گالوانیزه بیکیفیت) به سرعت در خاک خورده شده و عملکرد را تضعیف میکنند.

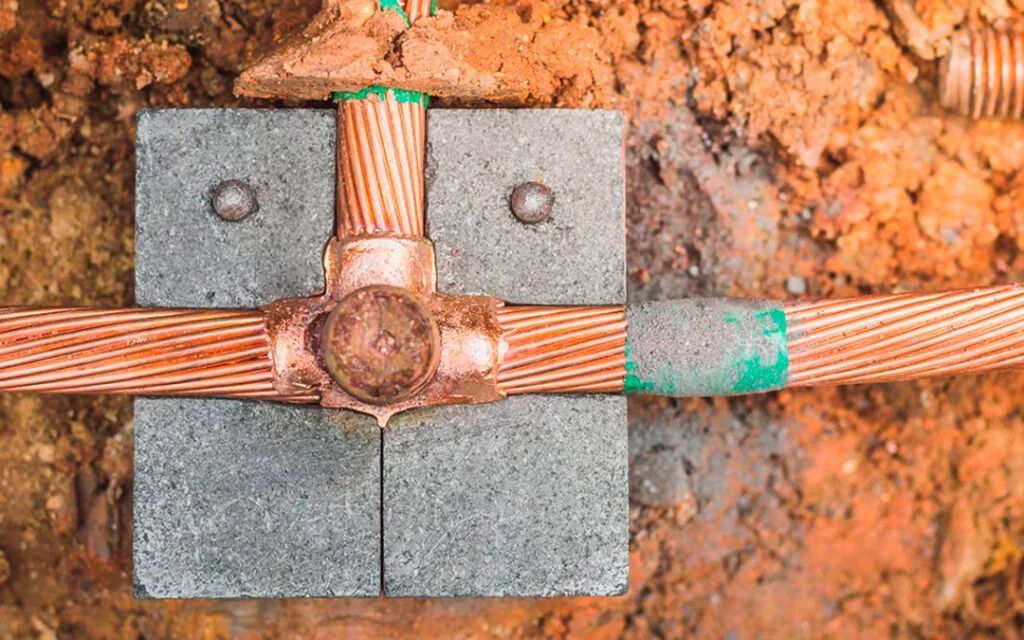

رفع و نکته اجرایی: از الکترودهای مسی مناسب یا میلههای پوششدار استاندارد استفاده کنید، اتصالات را با روشهای جوش یا جوشقوسی مناسب (exothermic) انجام دهید و در نقاط اتصال از محافظهای ضدخوردگی و پوششدهی مناسب بهره ببرید. بازرسی دورهای برای تشخیص خوردگی ضروری است.
شرح مشکل: دفن کابل یا میلهها در کانالهای خشک یا سنگی بدون استفاده از مواد بهبوددهنده، تماس الکترود با خاک را کاهش میدهد.
رفع و نکته اجرایی: الکترودهای افقی را در عمق کافی و پس از آمادهسازی و بازگرداندن خاک (یا با لایهای از خاک بهبود یافته) دفن کنید تا تماس دائمی با خاک مرطوب برقرار باشد.
خطاهای متداول در استفاده از بنتونیت:
نکات اجرایی برای استفاده صحیح از بنتونیت:
بررسی اشتباهات رایج در اجرای چاه ارت نشان میدهد که مهمترین عامل شکست سیستم ارت، اجرای غیر اصولی و بدون شناخت شرایط خاک است. اشتباه در حفاری چاه ارت، بیتوجهی به اندازهگیری مقاومت ویژه زمین، انتخاب نادرست الکترود و بروز خطاهای نصب سیستم ارت همگی میتوانند مقاومت نهایی را افزایش داده و ایمنی تجهیزات و افراد را بهطور جدی تهدید کنند. اجرای موفق زمانی حاصل میشود که طراحی بر اساس دادههای واقعی خاک انجام شده و تمام مراحل مطابق اصول اجرای چاه ارت پیش برود.
از سوی دیگر، خطای استفاده از بنتونیت یکی از متداولترین مشکلات اجرایی است؛ در حالی که بنتونیت میتواند نقش مؤثری در کاهش مقاومت زمین داشته باشد، استفاده نادرست از آن یا جایگزین کردنش با طراحی اصولی، نتیجه معکوس ایجاد میکند. در نهایت، تنها راه دستیابی به یک سیستم پایدار و ایمن، رعایت کامل اجرای اصولی چاه ارت، استفاده از متریال استاندارد، کنترل خوردگی و انجام تست مقاومت پس از نصب است. رعایت این موارد، عمر مفید سیستم ارت را افزایش داده و عملکرد ایمن آن را در بلندمدت تضمین میکند.
